美标平台标准档案编号：BJT-ASTM-F436M-340C
现行有效
ASTM F436M-1993

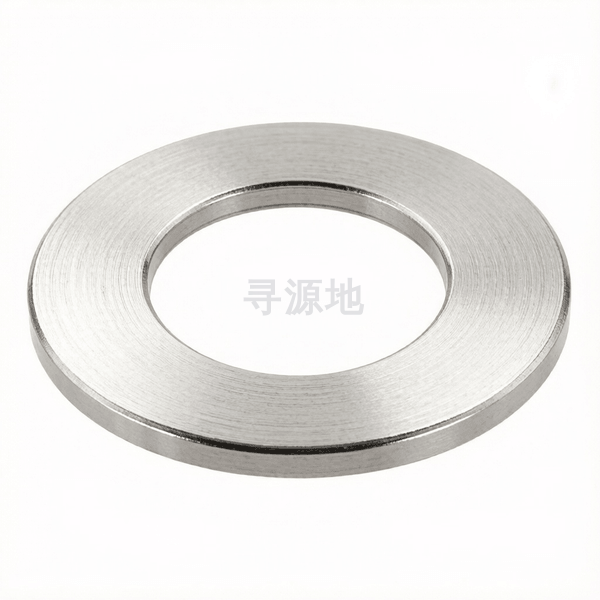

米制淬硬钢圆夹头垫圈
Metric hardened steel round collet washer
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F436M-1993 |
螺纹尺寸 d | Φ12 | Φ14 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | Φ42 | Φ48 | Φ56 | Φ64 | Φ72 | Φ80 | Φ90 | Φ100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 7.2 | 7.2 | 8.7 | 8.7 | 8.7 | 8.7 | 8.7 | 8.7 |
| h | min | 3.1 | 3.1 | 3.1 | 3.1 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 4.6 | 4.6 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 |
| dc | 法兰外径 最大值 | 27 | 30 | 34 | 42 | 44 | 50 | 56 | 60 | 72 | 84 | 95 | 107 | 118 | 130 | 142 | 159 | 176 |
| dc | 法兰外径 最小值 | 25.7 | 28.7 | 32.4 | 40.4 | 42.4 | 48.4 | 54.1 | 58.1 | 70.1 | 81.8 | 92.8 | 104.8 | 115.8 | 127.5 | 139.5 | 156.5 | 173.5 |
| d | 大径 最大值 | 14.4 | 16.4 | 18.4 | 22.5 | 24.5 | 26.5 | 30.5 | 33.6 | 39.6 | 45.6 | 52.7 | 62.7 | 70.7 | 78.7 | 86.9 | 96.9 | 107.9 |
| d | 大径 最小值 | 14 | 16 | 18 | 22 | 24 | 26 | 30 | 33 | 39 | 45 | 52 | 62 | 70 | 78 | 86 | 96 | 107 |
| a | 末端距 最小值 | 10.5 | 12.2 | 14 | 17.5 | 19.2 | 21 | 23.6 | 26.2 | 31.5 | 36.7 | 42 | 49 | 56 | 63 | 70 | 78.7 | 87.5 |
该标准（ASTM F436M-1993）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
