美标平台标准档案编号：BJT-ASTM-F436-3-97D7
现行有效
ASTM F436-3-2000

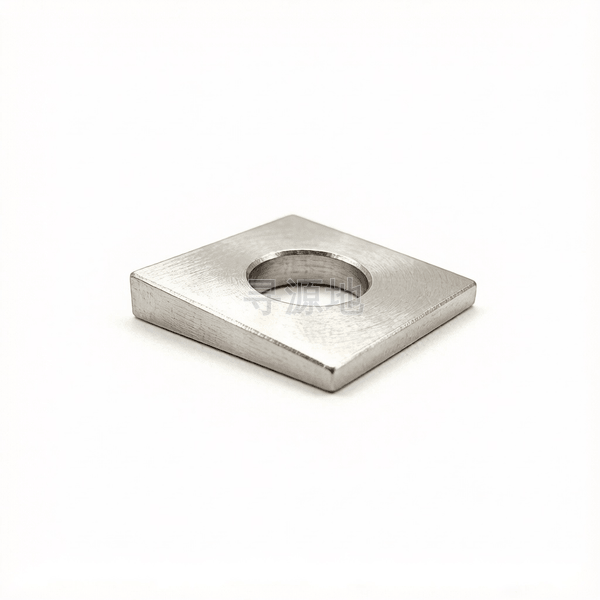

斜度1:6的方斜垫圈表3
Square clipped beveled washers with slope in thichness 1:6-Table 3
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 852 | DIN 434 | ASTM F436-3-2000 |
螺纹尺寸 d | 1 | 1/2 | 3/4 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/8 | |
|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.313 | 0.313 | 0.313 | 0.313 | 0.313 | 0.313 | 0.313 | 0.313 | 0.313 |
| s | 对边宽度 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2.25 | 2.25 | 2.25 | 2.25 |
| d | 大径 最小值 | 1.125 | 0.531 | 0.813 | 0.688 | 0.938 | 1.625 | 1.375 | 1.25 | 1.5 |
| a | 末端距 | 0.875 | 0.4375 | 0.6563 | 0.5625 | 0.7813 | 1.3125 | 1.0938 | 1 | 1.2188 |
该标准（ASTM F436-3-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级粗制/压制标准级
推荐性能等级Q235; 100HV; 45号钢
表面处理规范本色黑皮;热浸镀锌;电镀蓝白锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
工字钢与槽钢翼缘斜面找平垫平、电力铁塔钢构拼接、厂房门式刚架斜坡面调平
生产制造工艺与质量控制
产品等级（精度）：粗制/压制标准级
常用材料与性能等级：Q235; 100HV; 45号钢
对应国际/德标：GB/T 852 (工字钢用8%); GB/T 853 (槽钢用10%); DIN 434; DIN 435
推荐表面防腐：本色黑皮;热浸镀锌;电镀蓝白锌
全流程工序步骤：
专用斜面扁钢型材矫直 → 大吨位冲床模具精密冲通孔 → 切断落料 → 振动滚光去锐边飞刺 → 热浸镀锌或滚镀钝化处理 → 脱水烘干 → 编制袋打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
