美标平台标准档案编号：BJT-ASTM-F436-2-E8D2
现行有效
ASTM F436-2-2000

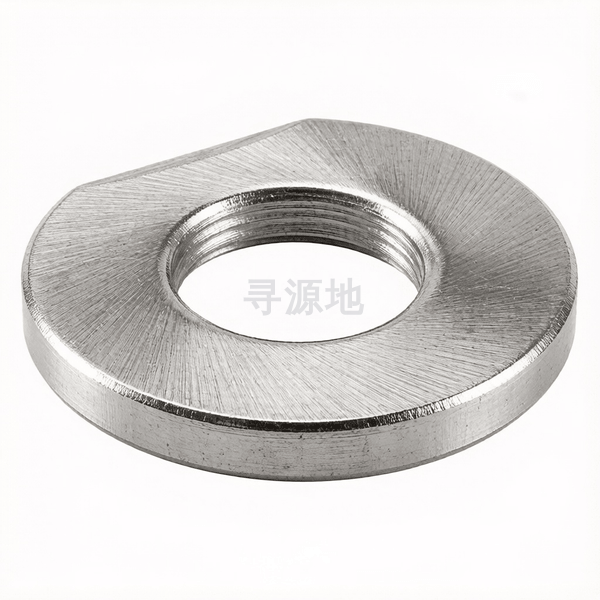

淬硬钢圆形削剪垫圈表2
Hardened steel clipped circular washers-Table 2
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F436-2-2000 |
螺纹尺寸 d | 1 | 2 | 3 | 4 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 2-1/2 | 2-1/4 | 2-3/4 | 3-1/2 | 3-1/4 | 3-3/4 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.177 | 0.28 | 0.34 | 0.34 | 0.177 | 0.08 | 0.177 | 0.08 | 0.177 | 0.177 | 0.177 | 0.177 | 0.177 | 0.28 | 0.177 | 0.34 | 0.34 | 0.34 | 0.34 | 0.34 | 0.34 | 0.08 | 0.08 |
| h | min | 0.136 | 0.178 | 0.24 | 0.24 | 0.097 | 0.051 | 0.122 | 0.051 | 0.122 | 0.136 | 0.136 | 0.136 | 0.136 | 0.178 | 0.136 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.051 | 0.051 |
| dc | 法兰外径 | 2 | 3.75 | 5.5 | 7.5 | 1.063 | 0.625 | 1.469 | 0.813 | 1.313 | 1.75 | 3 | 2.5 | 2.25 | 3.375 | 2.75 | 4.5 | 4 | 5 | 6.5 | 6 | 7 | 0.688 | 0.922 |
| d | 大径 最小值 | 1.125 | 2.125 | 3.125 | 4.125 | 0.531 | 0.281 | 0.813 | 0.406 | 0.688 | 0.938 | 1.625 | 1.375 | 1.25 | 1.875 | 1.5 | 2.625 | 2.375 | 2.875 | 3.625 | 3.375 | 3.875 | 0.344 | 0.469 |
| a | 末端距 | 0.875 | 1.75 | 2.625 | 3.5 | 0.4375 | 0.2188 | 0.6563 | 0.3438 | 0.5625 | 0.7813 | 1.3125 | 1.0938 | 1 | 1.5313 | 1.2188 | 2.1875 | 2 | 2.4063 | 3.0625 | 2.875 | 3.3125 | 0.2813 | 0.4063 |
该标准（ASTM F436-2-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
