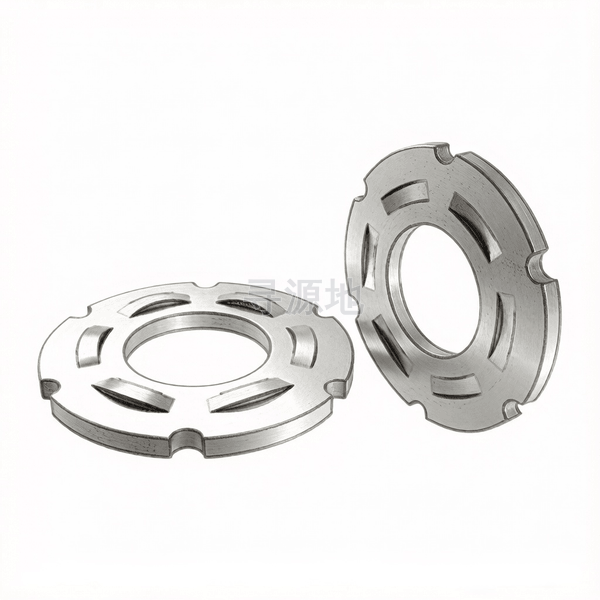

ASTM F2437M-6
10.9级高强度直接压力指示垫圈 表6
Class 10.9 high Strength direct pressure indicator plain washers-table 6
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F2437M-6 |
螺纹尺寸 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | Φ68 | Φ72 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | min | 2.464 | 2.464 | 2.642 | 2.642 | 2.642 | 3.2 | 3.2 | 3.607 | 4.013 | 4.013 | 4.013 | 4.013 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 | 4.902 |
| dc | 法兰外径 最大值 | 15.65 | 18.98 | 22.37 | 26.23 | 29.56 | 32.95 | 35.76 | 39.15 | 43.43 | 45.69 | 51.34 | 56.99 | 61.51 | 66.83 | 72.58 | 77.44 | 83.09 | 88.74 | 94.39 | 99.7 | 105.35 | 111 | 116.65 | 122.3 |
| dc | 法兰外径 最小值 | 13.65 | 16.98 | 20.37 | 24.23 | 27.56 | 30.95 | 33.76 | 37.15 | 41.43 | 43.69 | 49.34 | 54.99 | 59.51 | 64.83 | 70.58 | 75.44 | 81.09 | 86.74 | 92.39 | 97.7 | 103.35 | 109 | 114.65 | 120.3 |
| d | 大径 最大值 | 6.35 | 8.35 | 10.35 | 12.35 | 14.35 | 16.35 | 18.35 | 20.35 | 22.35 | 24.45 | 27.45 | 30.45 | 33.45 | 36.45 | 39.45 | 42.45 | 45.45 | 48.45 | 52.5 | 56.5 | 60.5 | 64.5 | 68.5 | 75.5 |
| d | 大径 最小值 | 6.25 | 8.25 | 10.25 | 12.25 | 14.25 | 16.25 | 18.25 | 20.25 | 22.25 | 24.35 | 27.35 | 30.35 | 33.35 | 36.35 | 39.35 | 42.35 | 45.35 | 48.35 | 52.4 | 56.4 | 60.4 | 64.4 | 68.4 | 75.4 |
| Compression | load/KN max | 13 | 24 | 38 | 55 | 75 | 103 | 125 | 160 | 198 | 231 | 300 | 367 | 454 | 534 | 638 | 732 | 856 | 961 | 1150 | 1327 | 1543 | 1752 | 2000 | 2262 |
| Compression | load/KN min | 12 | 22 | 35 | 50 | 68 | 93 | 114 | 145 | 179 | 209 | 271 | 332 | 410 | 483 | 577 | 662 | 775 | 869 | 1041 | 1200 | 1396 | 1585 | 1810 | 2046 |
| d1 | 参数值 | 8.88 | 11.63 | 14.63 | 16.63 | 19.64 | 22.49 | 25.34 | 28.19 | 31.71 | 33.61 | 38 | 42.75 | 46.55 | 51.11 | 55.86 | 59.95 | 64.7 | 69.45 | 74.2 | 78.66 | 83.41 | 88.16 | 92.48 | 97.92 |
该标准（ASTM F2437M-6）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
