ASTM F2437-5

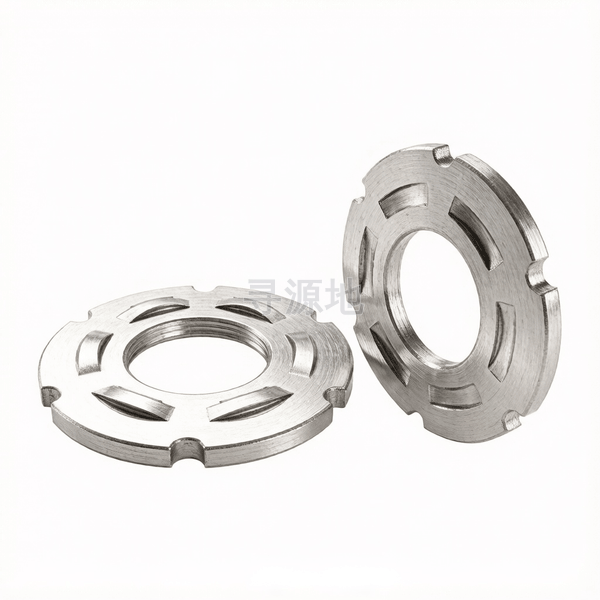

5级1型高强度直接压力指示垫圈 表5
Grade 5 high Strength direct pressure indicator plain washers style 1-table 5
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F2437-5 |
螺纹尺寸 d | 1 | 2 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 2-1/2 | 2-1/4 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | min | 0.158 | 0.193 | 0.104 | 0.097 | 0.142 | 0.104 | 0.126 | 0.158 | 0.193 | 0.158 | 0.158 | 0.193 | 0.193 | 0.193 | 0.193 | 0.097 | 0.104 | 0.126 |
| dc | 法兰外径 最大值 | 1.866 | 3.755 | 0.97 | 0.525 | 1.494 | 0.8 | 1.224 | 1.65 | 2.818 | 2.325 | 2.083 | 3.285 | 2.585 | 4.695 | 4.225 | 0.67 | 0.918 | 1.072 |
| dc | 法兰外径 最小值 | 1.846 | 3.735 | 0.95 | 0.505 | 1.474 | 0.78 | 1.204 | 1.63 | 2.798 | 2.305 | 2.063 | 3.265 | 2.565 | 4.675 | 4.205 | 0.65 | 0.898 | 1.052 |
| d | 大径 最大值 | 1.014 | 2.04 | 0.512 | 0.258 | 0.764 | 0.383 | 0.639 | 0.889 | 1.529 | 1.264 | 1.139 | 1.772 | 1.392 | 2.53 | 2.28 | 0.321 | 0.448 | 0.577 |
| d | 大径 最小值 | 1.01 | 2.03 | 0.508 | 0.254 | 0.76 | 0.379 | 0.635 | 0.885 | 1.525 | 1.26 | 1.135 | 1.767 | 1.388 | 2.525 | 2.275 | 0.317 | 0.443 | 0.573 |
| Compression | load/lbs max | 44400 | 108300 | 10700 | 2450 | 25000 | 5850 | 17200 | 34100 | 82150 | 56450 | 44450 | 82300 | 67600 | 173250 | 140800 | 3850 | 7900 | 13600 |
| Compression | load/lbs min | 4200 | 98000 | 9700 | 2200 | 22600 | 5300 | 15550 | 30850 | 74350 | 51100 | 40250 | 74450 | 61150 | 156750 | 127400 | 3500 | 7200 | 12350 |
| d1 | 参数值 | 1.35 | 2.7 | 0.675 | 0.394 | 1.012 | 0.506 | 0.844 | 1.181 | 2.025 | 1.688 | 1.512 | 2.363 | 1.856 | 3.375 | 3.038 | 0.45 | 0.563 | 0.731 |
该标准（ASTM F2437-5）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
