美标平台标准档案编号：BJT-ASTM-F2437-5-6BC8
现行有效
ASTM F2437-5

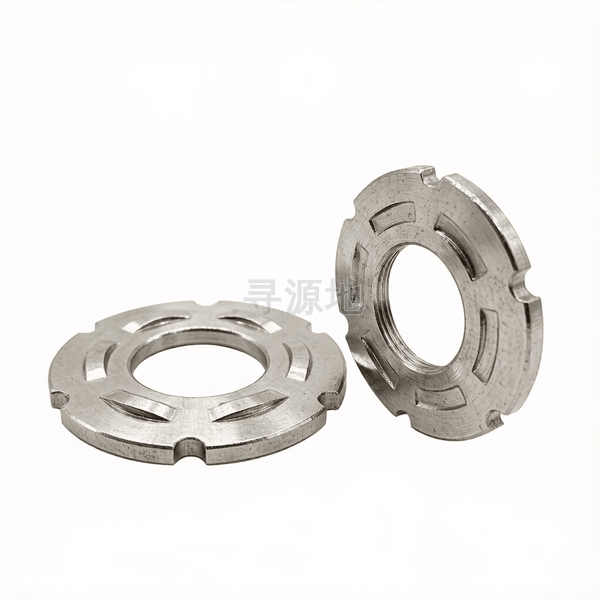

105级2型高强度直接压力指示垫圈 表5
Grade 105 high Strength direct pressure indicator plain washers style 2-table 5
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | ASTM F2437-5 |
螺纹尺寸 d | 1 | 2 | 1/2 | 3/4 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 1-5/8 | 2-1/2 | 2-1/4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | min | 0.142 | 0.193 | 0.104 | 0.126 | 0.126 | 0.142 | 0.142 | 0.142 | 0.142 | 0.193 | 0.142 | 0.193 | 0.193 | 0.193 |
| dc | 法兰外径 最大值 | 1.91 | 3.64 | 1.04 | 1.47 | 1.26 | 1.69 | 2.77 | 2.34 | 2.12 | 3.205 | 2.56 | 2.99 | 4.5 | 4.07 |
| dc | 法兰外径 最小值 | 1.89 | 3.62 | 1.02 | 1.45 | 1.24 | 1.67 | 2.75 | 2.32 | 2.1 | 3.185 | 2.54 | 2.97 | 4.48 | 4.05 |
| d | 大径 最大值 | 1.025 | 2.04 | 0.52 | 0.77 | 0.645 | 0.895 | 1.53 | 1.28 | 1.155 | 1.78 | 1.405 | 1.655 | 2.53 | 2.28 |
| d | 大径 最小值 | 1.02 | 2.03 | 0.515 | 0.765 | 0.64 | 0.89 | 1.525 | 1.275 | 1.15 | 1.775 | 1.4 | 1.65 | 2.525 | 2.275 |
| Compression | load/lbs max | 40100 | 183300 | 9400 | 22150 | 15000 | 30550 | 98700 | 66150 | 52300 | 137750 | 81600 | 117400 | 265850 | 235350 |
| Compression | load/lbs min | 36250 | 165800 | 8500 | 2000 | 13500 | 27650 | 89300 | 59850 | 47300 | 124600 | 73800 | 106200 | 240550 | 212900 |
| d1 | 参数值 | 1.441 | 2.741 | 0.746 | 1.077 | 0.956 | 1.294 | 2.071 | 1.8 | 1.574 | 2.475 | 1.902 | 2.234 | 3.416 | 3.078 |
该标准（ASTM F2437-5）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
