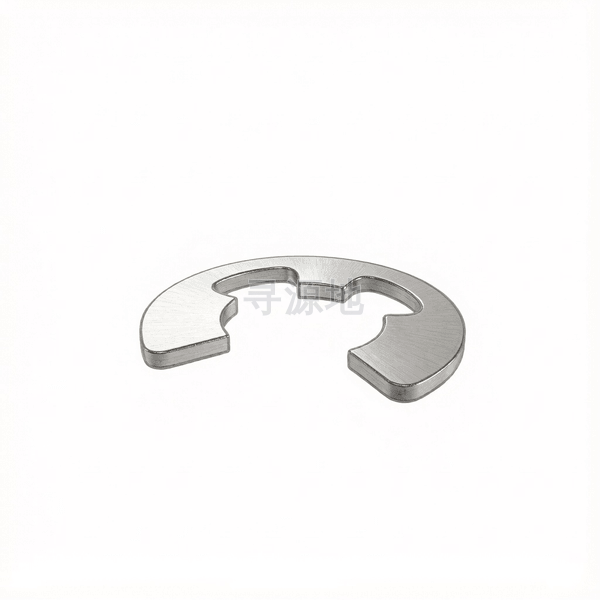

ASME/ANSI B27.7-6-2017
米制开口挡圈 表6
Metric lock washers-Table 6
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 893 | DIN 471 | ASME/ANSI B27.7-6-2017 |
螺纹尺寸 d | Φ1 | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ9 | Φ10 | Φ11 | Φ12 | Φ13 | Φ15 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.3 | 0.3 | 0.46 | 0.66 | 0.66 | 0.66 | 0.66 | 0.66 | 0.96 | 0.96 | 0.96 | 1.16 | 1.16 | 1.16 | 1.16 | 1.36 | 1.36 | 1.36 | 1.36 |
| h | min | 0.2 | 0.2 | 0.34 | 0.54 | 0.54 | 0.54 | 0.54 | 0.54 | 0.84 | 0.84 | 0.84 | 1.04 | 1.04 | 1.04 | 1.04 | 1.24 | 1.24 | 1.24 | 1.24 |
| dc | 法兰外径 | 2 | 4 | 5.6 | 7.2 | 8.5 | 11.1 | 13.4 | 14.6 | 15.8 | 16.8 | 17.4 | 18.6 | 20.3 | 22.8 | 23.8 | 27.2 | 30 | 33 | 37.1 |
| d | 大径 最大值 | 0.67 | 1.33 | 2.13 | 2.93 | 3.73 | 4.73 | 5.28 | 6.2 | 6.85 | 7.65 | 8.6 | 9.25 | 10 | 11.5 | 12.25 | 14 | 15.7 | 17.1 | 19.6 |
| d | 大径 最小值 | 0.56 | 1.22 | 2.02 | 2.82 | 3.62 | 4.62 | 5.17 | 6.05 | 6.7 | 7.5 | 8.45 | 9.1 | 9.85 | 11.25 | 12 | 13.75 | 15.45 | 16.85 | 19.35 |
该标准（ASME/ANSI B27.7-6-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
