美国标平台标准档案编号：BJT-ASME_ANSI--ANSI-B18.8.6M-1188
现行有效
ASME/ANSI B18.8.6M-2010

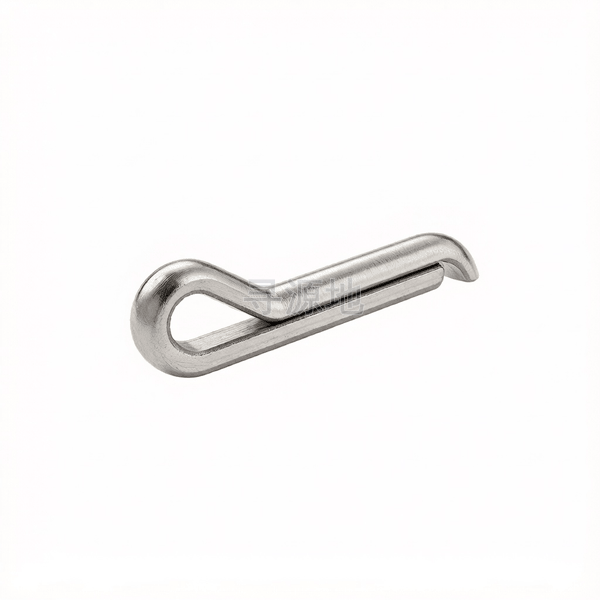

米制锤锁式开口销
Metric hammer lock type split pins
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 91 | ISO 1234 | DIN 94 | ASME/ANSI B18.8.6M-2010 |
螺纹尺寸 d | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.6 | Φ2 | Φ2.5 | Φ3.2 | Φ4 | Φ5 | Φ6.3 | Φ8 | Φ10 | Φ13 | Φ16 | Φ20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c | 倒角高 最小值 | 0.9 | 1.2 | 1.6 | 1.7 | 2.4 | 3.2 | 4 | 5.1 | 6.5 | 8 | 10.3 | 13.1 | 16.6 | 21.7 | 27 | 33.8 |
| d | 大径 最大值 | 0.5 | 0.7 | 0.9 | 1 | 1.4 | 1.8 | 2.3 | 2.9 | 3.7 | 4.6 | 5.9 | 7.5 | 9.5 | 12.4 | 15.4 | 19.3 |
| d | 大径 最小值 | 0.4 | 0.6 | 0.8 | 0.9 | 1.3 | 1.7 | 2.1 | 2.7 | 3.5 | 4.4 | 5.7 | 7.3 | 9.3 | 12.1 | 15.1 | 19 |
| d1 | max | 0.5 | 0.7 | 0.9 | 1 | 1.4 | 1.8 | 2.3 | 2.9 | 3.7 | 4.6 | 5.9 | 7.5 | 9.5 | 12.4 | 15.4 | 19.3 |
| d1 | min | 0.4 | 0.6 | 0.7 | 0.8 | 1.1 | 1.4 | 1.7 | 2.2 | 2.8 | 3.5 | 4.6 | 5.9 | 6.7 | 9.4 | 12 | 14.5 |
该标准（ASME/ANSI B18.8.6M-2010）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级冷弯冲压级
推荐性能等级低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
穿入螺栓孔穿插于开槽螺母槽中折弯锁死、销轴末端防跳脱安全保险栓
生产制造工艺与质量控制
产品等级（精度）：冷弯冲压级
常用材料与性能等级：低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜
对应国际/德标：GB/T 91; DIN 94; ISO 1234; ASME B18.8.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗
全流程工序步骤：
半圆冷拉线材拔丝 → 开口销专用自动成型机送线、切断、弯制环首与双脚 → 滚筒抛光倒刺 → 滚镀蓝白锌或彩锌钝化 → 甩干烘干 → 计数称重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
