ASME/ANSI B18.6.4-12-1981

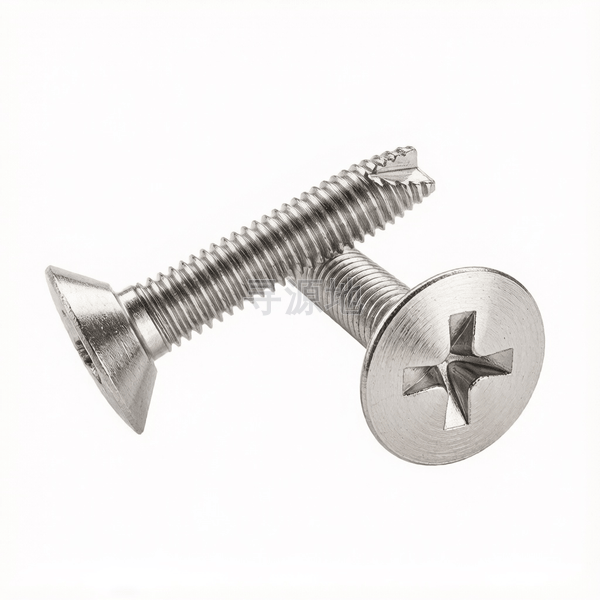

T牙II型细牙80°十字槽(H型)清根沉头割尾自攻螺钉表12

Type T type II 80°cross recessed with type H truncated countersunk head self tapping cutting screw with fine pitch thread-Table 12

本标准已废止，现行替代版本为：ASME/ANSI B18.6.4-12-2005

德标 DIN	美标 ASME/ANSI
DIN 7516	ASME/ANSI B18.6.4-12-1981

螺纹尺寸 d		#2	#3	#4	#5	#6	#8	#10	#12	1/4	3/8	5/16
P	螺距	64	56	48	44	40	36	32	28	28	24	24
k	头部厚度最大值	0.036	0.042	0.047	0.053	0.059	0.07	0.081	0.092	0.107	0.161	0.134
k	头部厚度最小值	0.028	0.033	0.038	0.043	0.048	0.058	0.068	0.078	0.092	0.14	0.116
dk	头部外径最大值	0.172	0.199	0.225	0.252	0.279	0.332	0.385	0.438	0.507	0.762	0.635
dk	头部外径最小值	0.147	0.171	0.195	0.22	0.244	0.292	0.34	0.389	0.452	0.685	0.568
d	大径最大值	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25	0.375	0.3125
d	大径最小值	0.0816	0.0942	0.1068	0.1195	0.1321	0.1577	0.1831	0.2085	0.2425	0.3667	0.3042
t	max	0.056	0.064	0.076	0.086	0.095	0.119	0.14	0.156	0.178	0.277	0.229
t	min	0.044	0.052	0.063	0.073	0.082	0.105	0.125	0.14	0.16	0.254	0.208
d1	max	0.07	0.081	0.091	0.102	0.113	0.136	0.158	0.18	0.214	0.333	0.271
d1	min	0.064	0.074	0.083	0.094	0.104	0.126	0.148	0.168	0.202	0.319	0.257
M	max	0.105	0.116	0.135	0.153	0.167	0.204	0.244	0.269	0.314	0.467	0.393
M	min	0.095	0.106	0.123	0.141	0.155	0.19	0.228	0.251	0.294	0.439	0.369

该标准（ASME/ANSI B18.6.4-12-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

全流程工序步骤：

1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
