ASME/ANSI B18.6.3-32-2013

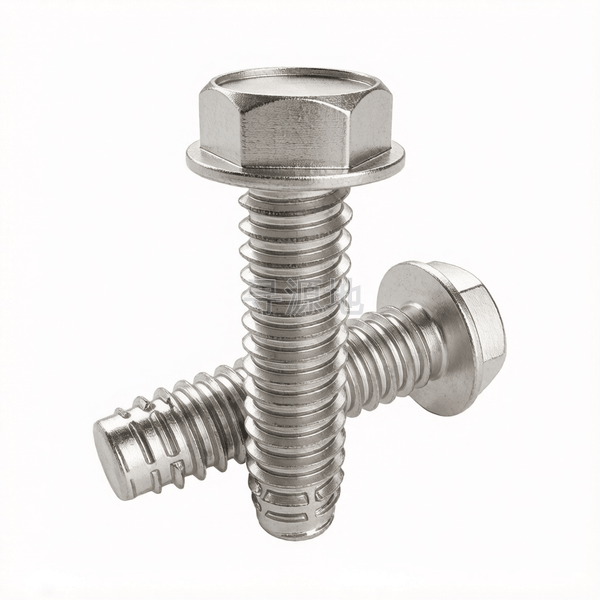

BF牙凹脑六角凸缘割尾自攻螺钉 表32
Type BF concave hex collar self tapping cutting screws-Table 32
| 德标 DIN | 美标 ASME/ANSI |
|---|---|
| DIN 7516 | ASME/ANSI B18.6.3-32-2013 |
螺纹尺寸 d | #2 | #3 | |
|---|---|---|---|
| P | 螺距 | 32 | 28 |
| h | max | 0.016 | 0.016 |
| h | min | 0.01 | 0.01 |
| s | 对边宽度 最大值 | 0.125 | 0.125 |
| s | 对边宽度 最小值 | 0.12 | 0.12 |
| e | 对角宽 最小值 | 0.134 | 0.134 |
| k | 头部厚度 最大值 | 0.05 | 0.055 |
| k | 头部厚度 最小值 | 0.04 | 0.044 |
| dc | 法兰外径 最大值 | 0.166 | 0.177 |
| dc | 法兰外径 最小值 | 0.154 | 0.163 |
| d | 大径 最大值 | 0.088 | 0.101 |
| d | 大径 最小值 | 0.082 | 0.095 |
| d1 | max | 0.064 | 0.075 |
| d1 | min | 0.06 | 0.071 |
| d2 | 参数值 | 0.058 | 0.068 |
该标准（ASME/ANSI B18.6.3-32-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (切削自攻级)
推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂
生产制造工艺与质量控制
产品等级（精度）：A级 (切削自攻级)
常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
全流程工序步骤：
1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
