ASME/ANSI B18.6.3-30-2013

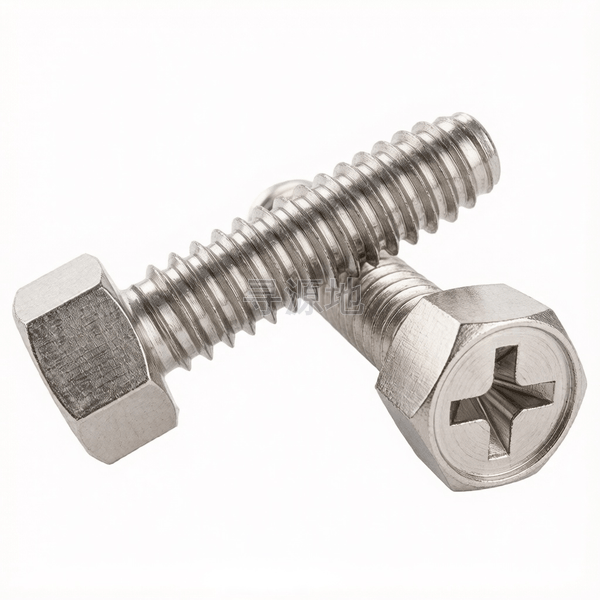

B牙十字槽(H型)凹脑大六角头自攻螺钉表30

Type B phillips concave large hex head self tapping screw-Table 30

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 845~847	ISO 7049	DIN 7981	ASME/ANSI B18.6.3-30-2013

螺纹尺寸 d		#4	#5	#8	#12	1/4
P	螺距	24	20	18	14	14
s	对边宽度最大值	0.219	0.25	0.312	0.375	0.438
s	对边宽度最小值	0.213	0.244	0.305	0.367	0.428
e	对角宽最小值	0.238	0.272	0.34	0.409	0.477
k	头部厚度最大值	0.06	0.07	0.11	0.155	0.19
k	头部厚度最小值	0.049	0.058	0.096	0.139	0.172
d	大径最大值	0.114	0.13	0.166	0.215	0.246
d	大径最小值	0.108	0.123	0.159	0.208	0.237
t	max	0.067	0.076	0.115	0.152	0.186
t	min	0.049	0.058	0.09	0.127	0.161
d1	max	0.086	0.094	0.122	0.164	0.192
d1	min	0.082	0.09	0.116	0.157	0.185
d2	参数值	0.079	0.087	0.112	0.152	0.179
M	参数值	0.097	0.105	0.168	0.247	0.277
No.	参数值	1	1	2	3	3

该标准（ASME/ANSI B18.6.3-30-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (成型自攻级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
