美国标平台标准档案编号：BJT-ASME_ANSI--ANSI-B18.5-4-E128
已被 ASME/ANSI B18.5-4-2012 替代
ASME/ANSI B18.5-4-2008

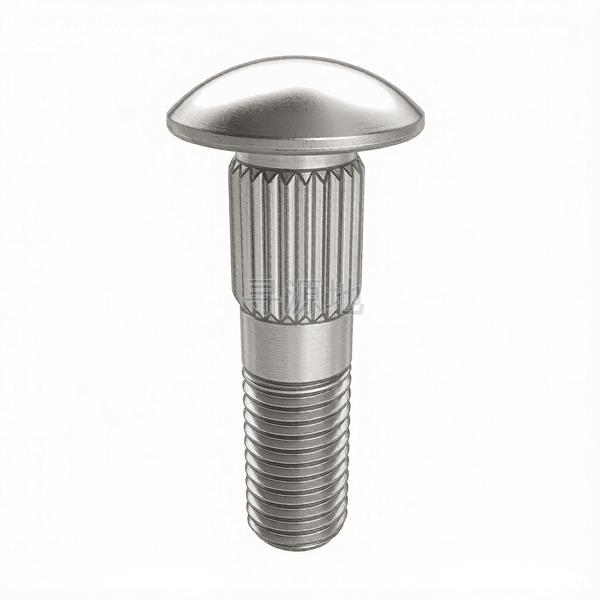

圆头滚花螺栓-表4
Round head ribbed neck bolts
本标准已废止，现行替代版本为：ASME/ANSI B18.5-4-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME/ANSI B18.5-4-2008 |
螺纹尺寸 d | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — |
| k | 头部厚度 最大值 | 0.114 | 0.27 | 0.145 | 0.406 | 0.208 | 0.344 | 0.176 | 0.239 |
| k | 头部厚度 最小值 | 0.094 | 0.25 | 0.125 | 0.375 | 0.188 | 0.313 | 0.156 | 0.219 |
| dk | 头部外径 最大值 | 0.469 | 1.094 | 0.594 | 1.594 | 0.844 | 1.344 | 0.719 | 0.969 |
| dk | 头部外径 最小值 | 0.438 | 1.032 | 0.563 | 1.469 | 0.782 | 1.219 | 0.688 | 0.907 |
| r | 过渡圆角 最大值 | 0.031 | 0.031 | 0.031 | 0.062 | 0.031 | 0.062 | 0.031 | 0.031 |
| ds | max | 0.199 | 0.515 | 0.26 | 0.768 | 0.388 | 0.642 | 0.324 | 0.452 |
| ds | min | 0.182 | 0.483 | 0.237 | 0.729 | 0.36 | 0.605 | 0.298 | 0.421 |
| ds1 | min | 0.21 | 0.534 | 0.274 | 0.785 | 0.405 | 0.66 | 0.34 | 0.47 |
| Number | of teeth min | 9 | 16 | 10 | 22 | 12 | 19 | 12 | 14 |
该标准（ASME/ANSI B18.5-4-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
