美国标平台标准档案编号：BJT-ASME_ANSI--ANSI-B18.31.1M-3-B39F
已被 ASME/ANSI B18.31.1M-3-2016 替代
ASME/ANSI B18.31.1M-3-2008

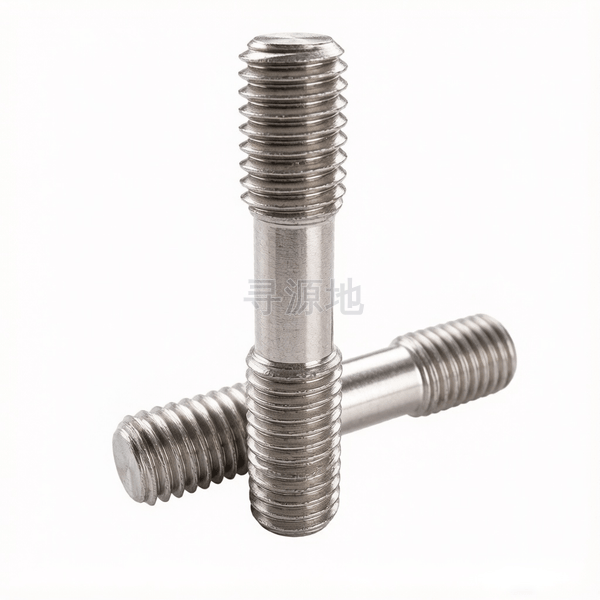

米制细杆双头螺柱(L≤150) 表3
Metric fine rod clamping type studs(L≤150)-Table 3
本标准已废止，现行替代版本为：ASME/ANSI B18.31.1M-3-2016
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME/ANSI B18.31.1M-3-2008 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 |
| c | 倒角高 最大值 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 | 6 |
| b1 | max | 9.45 | 12.55 | 15.55 | 18.55 | 21.65 | 24.65 | 30.65 | 36.8 |
| b1 | min | 8.55 | 11.45 | 14.45 | 17.45 | 20.35 | 23.35 | 29.35 | 35.2 |
| ds | max | 5.51 | 7.4 | 9.22 | 11.11 | 12.93 | 14.93 | 18.68 | 22.32 |
| ds | min | 5.21 | 7.04 | 8.86 | 10.68 | 12.5 | 14.5 | 18.16 | 21.8 |
该标准（ASME/ANSI B18.31.1M-3-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
