ASME/ANSI B18.27.4-G-1998

米制单倒角孔用弹性挡圈表G

Metric beveled internal retaining rings-Table G

本标准已废止，现行替代版本为：ASME/ANSI B18.27.4-G-2017

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

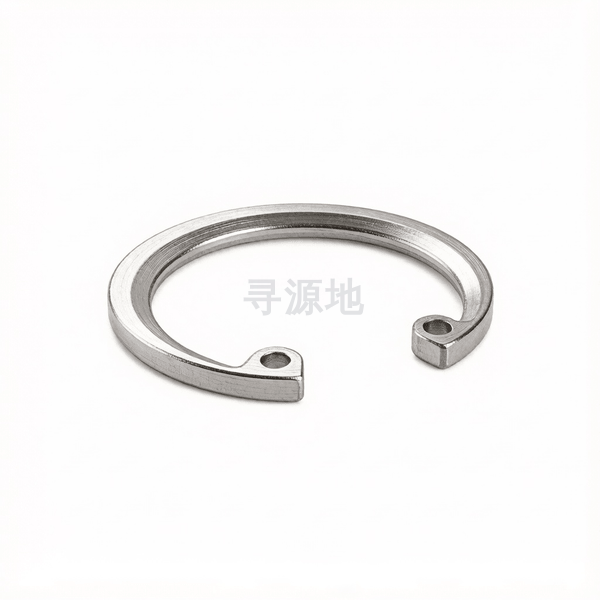

ASME/ANSI B18.27.4-G-1998 米制单倒角孔用弹性挡圈表G 标准示意图

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 893	DIN 471	ASME/ANSI B18.27.4-G-1998

螺纹尺寸 d		Φ25.4	Φ26	Φ27	Φ28.6	Φ30	Φ30.2	Φ31.7	Φ32	Φ33.3	Φ34.9	Φ35	Ф36.5	Φ37	Φ38.1	Φ39.7	Φ40	Φ41.3	Φ42	Φ42.9	Φ44.4	Φ46	Φ47	Φ47.6	Ф49.2	Ф50.8	Φ52	Φ52.4	Ф54	Φ55	Ф55.6	Φ57.1	Φ58.7	Φ60.3	Φ62	Φ63.5	Ф64.3	Ф65.1	Φ66.7	Φ68	Φ68.3	Φ69.8	Ф71.4	Φ72	Φ73	Φ75	Φ76.2	Φ77.8	Φ79.4	Φ80	Φ80.2	Φ82.5	Φ85	Ф88.1	Φ88.9	Φ90	Ф90.5	Φ92.1	Φ95	Φ95.2	Φ98.4	Φ100	Φ101.6	Ф104.8	Φ108	Φ110	Φ114.3	Ф117.5	Φ120	Φ120.6	Ф127	Φ133.3	Ф136.5	Φ139.7	Φ146	Φ152.4	Φ158.7	Φ165.1	Ф168.3	Φ171.4	Φ177.8	Ф184.1	Φ190.5	Ф196.8	Φ203.2	Ф209.5	Φ215.9	Ф222.2	Φ228.6	Φ235	Φ241.3	Ф247.7	Φ254
b	max	2.77	2.82	2.94	3.1	3.2	3.2	3.3	3.3	3.45	3.45	3.45	3.53	3.53	3.53	4.17	4.17	4.35	4.42	4.5	4.52	4.5	4.5	4.5	4.5	4.5	4.9	4.9	5.13	5.23	5.23	5.34	5.49	5.44	5.49	5.51	5.51	5.82	5.92	6.02	6.02	6.12	6.02	6.02	6.28	6.53	6.53	6.65	6.78	6.85	6.85	7.03	7.21	7.46	7.54	7.62	7.62	7.79	8.05	8.05	8.3	8.43	8.58	8.61	8.74	8.94	9.15	9.37	9.63	9.63	10.14	10.59	10.59	10.59	10.59	10.59	10.97	11.36	11.58	11.81	12.27	12.67	13.13	13.53	13.97	14.42	14.8	15.26	15.72	16.13	16.56	16.96	17.4
b	min	2.51	2.56	2.64	2.8	2.9	2.9	3	3	3.15	3.15	3.15	3.23	3.23	3.23	3.81	3.81	3.99	4.06	4.14	4.16	4.14	4.14	4.14	4.14	4.14	4.54	4.54	4.77	4.87	4.87	4.98	5.13	5.08	5.13	5.15	5.15	5.46	5.56	5.66	5.66	5.76	5.66	5.66	5.92	6.17	6.17	6.25	6.38	6.45	6.45	6.63	6.81	7.06	7.14	7.22	7.22	7.39	7.65	7.65	7.9	8.03	8.18	8.15	8.28	8.48	8.69	8.91	9.17	9.17	9.68	10.13	10.13	10.13	10.13	10.13	10.51	10.9	11.12	11.35	11.81	12.17	12.63	13.03	13.47	13.92	14.3	14.76	15.22	15.63	16.06	16.46	16.9
h	max	1.12	1.12	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.32	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	1.65	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.44	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	2.85	3.28	3.28	3.28	3.28	3.28	4.09	4.09	4.09	4.09	4.09	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88
h	min	1.02	1.02	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.22	1.49	1.49	1.49	1.49	1.49	1.49	1.49	1.49	1.49	1.49	1.49	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	2.28	2.28	2.28	2.28	2.28	2.28	2.28	2.28	2.28	2.28	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.69	3.08	3.08	3.08	3.08	3.08	3.83	3.83	3.83	3.83	3.83	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62
d	大径最大值	28.6	29.23	30.61	32.36	34.14	34.14	35.9	35.9	40.62	39.4	39.4	41.18	41.69	42.8	44.93	44.93	46.71	47.5	48.49	50.22	51.99	53.06	53.06	55.27	57.02	58.93	58.93	60.71	62.36	62.36	64.27	65.41	67.82	69.65	71.51	71.51	73.26	74.93	76.71	76.71	78.49	80.29	80.29	82.07	85.48	85.48	88.22	90	90.88	90.88	93.42	96.24	99.37	100.21	101.37	101.37	103.61	107.24	107.24	110.64	112.34	114.02	117.42	120.8	122.45	127.13	130.58	134.06	134.06	140.97	148.21	151.76	155.73	162.58	169.8	177.16	184.15	187.65	191.13	198.12	205.36	212.35	219.33	226.32	233.3	238.13	245.06	251.97	258.88	265.82	272.75	279.66
d	大径最小值	27.97	28.6	29.46	31.21	32.99	32.99	34.75	34.75	39.47	38.25	38.25	40.03	40.54	41.65	43.4	43.4	45.18	45.97	46.96	48.69	50.46	51.53	51.53	53.74	55.49	57.15	57.15	58.93	60.58	60.58	62.49	63.63	66.04	67.87	69.73	69.73	71.48	73.15	74.93	74.93	76.71	78.51	78.51	80.29	83.7	83.7	85.42	87.2	88.08	88.08	90.62	93.44	96.57	97.41	98.57	98.57	100.81	103.94	103.94	107.34	109.04	110.72	114.12	117.5	119.15	123.83	127.28	130.76	130.76	137.67	144.91	148.46	152.43	159.28	166.5	173.1	180.09	183.59	187.07	194.06	200.78	207.77	214.75	221.74	228.72	233.55	240.48	247.39	254.3	261.24	268.17	275.08
b1	max	4.06	4.06	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	5.26	5.26	5.97	5.97	5.97	6.07	6.07	6.07	6.07	5.97	6.22	6.48	6.48	6.73	6.73	6.73	7.24	6.99	7.24	7.24	7.24	7.24	7.75	7.49	7.75	7.75	7.75	7.75	7.75	8	7.75	7.75	8.08	8.08	8.08	8.08	8.89	8.89	8.89	8.89	8.89	8.89	8.89	8.89	8.89	9.6	9.6	9.6	9.6	9.6	10.49	10.49	10.49	10.49	10.49	10.49	11.81	11.81	11.81	11.81	11.81	11.81	12.57	12.57	13.72	13.72	14.48	14.48	14.48	15.49	15.49	17.02	17.02	17.02	17.02	18.92	18.92	18.92
b2	max	1.45	1.5	1.55	1.6	1.62	1.62	1.72	1.72	1.72	1.75	1.75	1.8	1.8	1.83	2.16	2.16	2.26	2.29	2.34	2.29	2.31	2.34	2.34	2.34	2.34	2.49	2.49	2.62	2.67	2.67	2.69	2.77	2.77	2.8	2.8	2.8	2.95	3	3.05	3.05	3.1	3.1	3.1	3.23	3.28	3.28	3.4	3.48	3.48	3.48	3.63	3.76	3.86	3.81	3.81	3.81	4.01	4.14	4.14	4.26	4.29	4.42	4.57	4.8	4.8	4.83	4.88	4.88	4.88	4.95	5.26	5.26	5.26	5.26	5.21	5.59	5.79	5.84	5.92	6.12	6.3	6.52	6.73	6.9	7.11	7.29	7.51	7.72	7.84	7.97	8.1	8.25
b2	min	1.19	1.24	1.25	1.3	1.32	1.32	1.42	1.42	1.42	1.45	1.45	1.5	1.5	1.53	1.8	1.8	1.9	1.93	1.98	1.93	1.95	1.98	1.98	1.98	1.98	2.13	2.13	2.26	2.31	2.31	2.33	2.41	2.41	2.44	2.44	2.44	2.59	2.64	2.69	2.69	2.74	2.74	2.74	2.87	2.92	2.92	3	3.08	3.08	3.08	3.23	3.36	3.46	3.41	3.41	3.41	3.61	3.74	3.74	3.86	3.89	4.02	4.11	4.34	4.34	4.37	4.42	4.42	4.42	4.49	4.8	4.8	4.8	4.8	4.75	5.13	5.33	5.38	5.46	5.66	5.8	6.02	6.23	6.4	6.61	6.79	7.01	7.22	7.34	7.47	7.6	7.75
d1	max	1.82	1.82	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	2.61	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.04	3.43	3.43	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	3.56	4.47	4.47	4.47	4.47	4.47	4.47	4.47	4.47	4.47	4.47	4.47	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26	5.26
d1	min	1.52	1.52	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	2.74	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.13	3.83	3.83	3.83	3.83	3.83	3.83	3.83	3.83	3.83	3.83	3.83	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62	4.62
h1	max	0.87	0.87	1.07	1.05	1.05	1.05	1.02	1.02	1.02	1	1	0.97	0.97	0.97	1.25	1.25	1.22	1.22	1.2	1.2	1.2	1.2	1.2	1.17	1.15	1.56	1.56	1.56	1.54	1.54	1.54	1.51	1.51	1.49	1.49	1.49	1.88	1.85	1.85	1.85	1.83	1.83	1.83	1.83	1.78	1.78	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.14	2.49	2.49	2.49	2.49	2.49	3.15	3.15	3.15	3.13	3.13	3.89	3.89	3.89	3.79	3.79	3.69	3.69	3.69	3.69	3.59	3.59	3.59
h1	min	0.81	0.81	1.01	0.99	0.99	0.99	0.96	0.96	0.96	0.94	0.94	0.91	0.91	0.91	1.19	1.19	1.16	1.16	1.14	1.14	1.14	1.14	1.14	1.11	1.09	1.48	1.48	1.48	1.46	1.46	1.46	1.43	1.43	1.41	1.41	1.41	1.78	1.75	1.75	1.75	1.73	1.73	1.73	1.73	1.68	1.68	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.02	2.33	2.33	2.33	2.33	2.33	2.99	2.99	2.99	2.97	2.97	3.73	3.73	3.73	3.63	3.63	3.53	3.53	3.53	3.53	3.43	3.43	3.43

该标准（ASME/ANSI B18.27.4-G-1998）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级高精冲压定型级

推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：67

行业工况与连接用途

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出

生产制造工艺与质量控制

产品等级（精度）：高精冲压定型级

常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799

推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

全流程工序步骤：

优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

发布本标准采购需求

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
