ASME/ANSI B18.27.3-4-2005

鞍型轴用弹性挡圈表4

Curved retaining rings for shaft-Table 4

本标准已废止，现行替代版本为：ASME/ANSI B18.27.3-4-2017

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

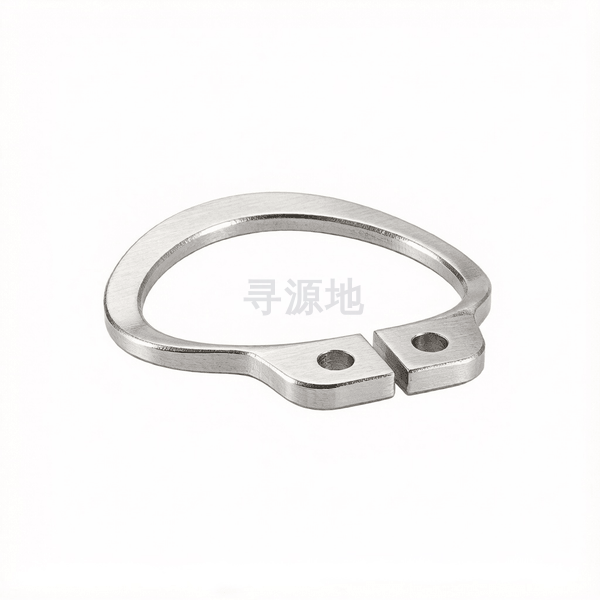

ASME/ANSI B18.27.3-4-2005 鞍型轴用弹性挡圈表4 标准示意图

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 893	DIN 471	ASME/ANSI B18.27.3-4-2005

螺纹尺寸 d		1	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	1-5/8	3/16	5/16	7/16	7/32	9/16	9/32	11/16	1-1/16	11/32	13/16	1-3/16	13/32	15/16	1-5/16	15/32	15/64	1-7/16	19/32	25/32	43/64	63/64
b	max	0.121	0.069	0.038	0.097	0.053	0.084	0.109	0.174	0.146	0.134	0.194	0.158	0.186	0.027	0.043	0.058	0.03	0.076	0.041	0.089	0.128	0.045	0.101	0.138	0.057	0.115	0.152	0.063	0.032	0.166	0.08	0.099	0.086	0.119
b	min	0.111	0.061	0.032	0.087	0.047	0.076	0.099	0.162	0.134	0.122	0.182	0.146	0.174	0.023	0.037	0.052	0.026	0.068	0.035	0.079	0.116	0.039	0.091	0.126	0.051	0.105	0.14	0.057	0.028	0.154	0.072	0.089	0.078	0.109
h	max	0.044	0.037	0.027	0.044	0.027	0.037	0.044	0.052	0.052	0.052	0.065	0.052	0.065	0.017	0.027	0.027	0.017	0.037	0.027	0.044	0.052	0.027	0.044	0.052	0.027	0.044	0.052	0.027	0.017	0.052	0.037	0.044	0.037	0.044
h	min	0.04	0.033	0.023	0.04	0.023	0.033	0.04	0.048	0.048	0.048	0.059	0.048	0.059	0.013	0.023	0.023	0.013	0.033	0.023	0.04	0.048	0.023	0.04	0.048	0.023	0.04	0.048	0.023	0.013	0.048	0.033	0.04	0.033	0.04
h	max	0.081	0.07	0.053	0.081	0.053	0.07	0.081	0.097	0.097	0.097	0.13	0.097	0.13	0.042	0.053	0.053	0.042	0.07	0.053	0.081	0.097	0.053	0.081	0.097	0.053	0.081	0.097	0.053	0.042	0.097	0.07	0.081	0.07	0.081
h	min	0.065	0.056	0.041	0.065	0.041	0.056	0.065	0.073	0.073	0.073	0.1	0.073	0.1	0.03	0.041	0.041	0.03	0.056	0.041	0.065	0.073	0.041	0.065	0.073	0.041	0.065	0.073	0.041	0.03	0.073	0.056	0.065	0.056	0.065
d	大径最大值	0.93	0.463	0.227	0.698	0.34	0.584	0.815	1.397	1.166	1.051	1.631	1.282	1.516	0.17	0.283	0.397	0.198	0.526	0.258	0.64	0.992	0.311	0.756	1.108	0.368	0.872	1.224	0.43	0.217	1.343	0.555	0.727	0.626	0.915
d	大径最小值	0.915	0.457	0.221	0.683	0.334	0.569	0.8	1.372	1.141	1.026	1.598	1.257	1.483	0.164	0.277	0.391	0.192	0.511	0.252	0.625	0.967	0.305	0.741	1.083	0.362	0.857	1.199	0.424	0.211	1.318	0.54	0.712	0.611	0.9
b1	max	0.171	0.111	0.083	0.14	0.091	0.113	0.141	0.218	0.187	0.186	0.241	0.188	0.239	0.052	0.09	0.091	0.058	0.111	0.083	0.14	0.185	0.09	0.14	0.186	0.09	0.17	0.187	0.091	0.058	0.188	0.112	0.14	0.113	0.171
b2	max	0.07	0.044	0.028	0.056	0.033	0.049	0.062	0.097	0.082	0.077	0.107	0.088	0.103	0.018	0.029	0.036	0.019	0.045	0.028	0.053	0.075	0.029	0.059	0.078	0.036	0.068	0.082	0.038	0.021	0.092	0.047	0.057	0.047	0.069
b2	min	0.06	0.036	0.022	0.046	0.027	0.041	0.052	0.085	0.07	0.065	0.095	0.076	0.091	0.014	0.023	0.03	0.015	0.037	0.022	0.043	0.063	0.023	0.049	0.066	0.03	0.058	0.07	0.032	0.017	0.08	0.039	0.047	0.039	0.059
d1	max	0.093	0.057	0.051	0.062	0.051	0.057	0.062	0.135	0.093	0.093	0.14	0.093	0.14	0.035	0.051	0.051	0.036	0.057	0.051	0.062	0.093	0.051	0.062	0.093	0.051	0.093	0.093	0.051	0.036	0.093	0.057	0.062	0.057	0.093
d1	min	0.076	0.045	0.039	0.05	0.039	0.045	0.05	0.118	0.076	0.076	0.123	0.076	0.123	0.023	0.039	0.039	0.024	0.045	0.039	0.05	0.076	0.039	0.05	0.076	0.039	0.076	0.076	0.039	0.024	0.076	0.045	0.05	0.045	0.076

该标准（ASME/ANSI B18.27.3-4-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级高精冲压定型级

推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：67

行业工况与连接用途

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出

生产制造工艺与质量控制

产品等级（精度）：高精冲压定型级

常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799

推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

全流程工序步骤：

优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
