ASME/ANSI B18.21.1M-9-1972

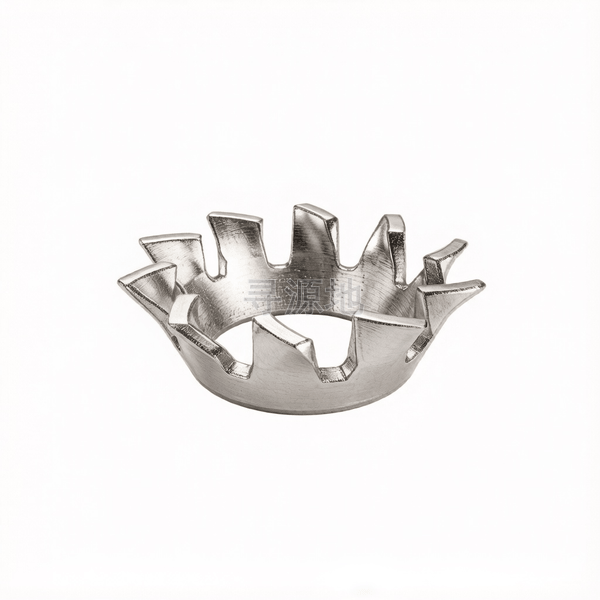

A型锥形锁紧垫圈表9

Type A toothed lock washers with countersunk-Table 9

本标准已废止，现行替代版本为：ASME/ANSI B18.21.1M-9-2005

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 93	DIN 127B	ASME/ANSI B18.21.1M-9-1972

螺纹尺寸 d		#4	#6	#8	#10	#12	1/2	1/4	#16	3/8	5/16	7/16
h	max	0.019	0.021	0.021	0.025	0.025	0.045	0.025	0.028	0.034	0.028	0.045
h	min	0.015	0.017	0.017	0.02	0.02	0.037	0.02	0.023	0.028	0.023	0.037
dc	法兰外径	0.213	0.289	0.322	0.354	0.421	0.976	0.454	0.505	0.765	0.599	0.867
d	大径最大值	0.123	0.15	0.177	0.205	0.231	0.529	0.267	0.287	0.398	0.333	0.463
d	大径最小值	0.113	0.14	0.167	0.195	0.22	0.512	0.255	0.273	0.383	0.318	0.448

该标准（ASME/ANSI B18.21.1M-9-1972）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
