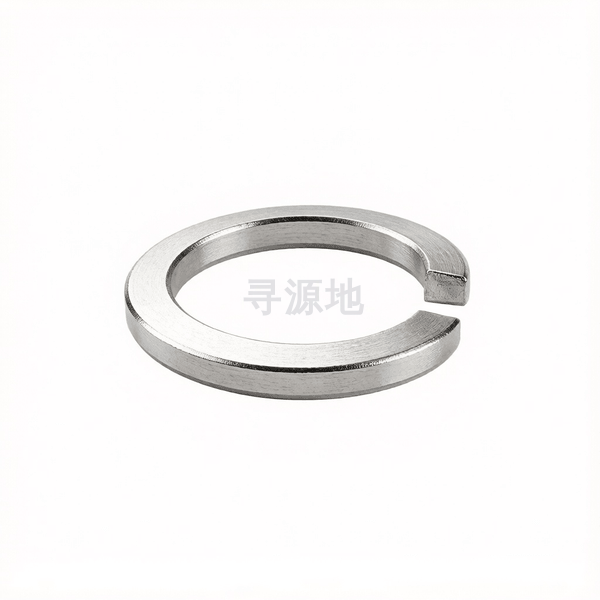

ASME/ANSI B18.21.1-4-1983

加高加厚弹簧垫圈表4

Extra-duty helical spring lock washers-Table4

本标准已废止，现行替代版本为：ASME/ANSI B18.21.1-4-2005

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 93	DIN 127B	ASME/ANSI B18.21.1-4-1983

螺纹尺寸 d		1	#2	2	#3	#4	#5	#6	#8	#10	#12	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	1-5/8	1-7/8	5/16	7/16	9/16	11/16	1-1/16	13/16	1-3/16	15/16	1-5/16	1-7/16
b	min	0.366	0.053	0.532	0.062	0.062	0.079	0.079	0.096	0.112	0.13	0.204	0.132	0.279	0.17	0.242	0.322	0.526	0.452	0.411	0.532	0.491	0.526	0.532	0.143	0.186	0.223	0.26	0.389	0.298	0.431	0.345	0.472	0.509
h	min	0.33	0.027	0.526	0.034	0.034	0.045	0.045	0.057	0.068	0.08	0.162	0.084	0.241	0.123	0.202	0.285	0.496	0.417	0.375	0.526	0.458	0.496	0.526	0.108	0.143	0.182	0.221	0.352	0.261	0.396	0.308	0.438	0.478
d	大径最大值	1.024	0.094	2.039	0.107	0.12	0.133	0.148	0.174	0.2	0.227	0.512	0.26	0.766	0.385	0.641	0.894	1.534	1.28	1.153	1.789	1.408	1.663	1.914	0.322	0.45	0.574	0.704	1.087	0.832	1.217	0.958	1.344	1.472
d	大径最小值	1.003	0.088	2.008	0.101	0.114	0.127	0.141	0.167	0.193	0.22	0.502	0.252	0.753	0.377	0.628	0.878	1.504	1.254	1.129	1.758	1.379	1.633	1.883	0.314	0.44	0.564	0.691	1.066	0.816	1.192	0.941	1.317	1.442

该标准（ASME/ANSI B18.21.1-4-1983）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
