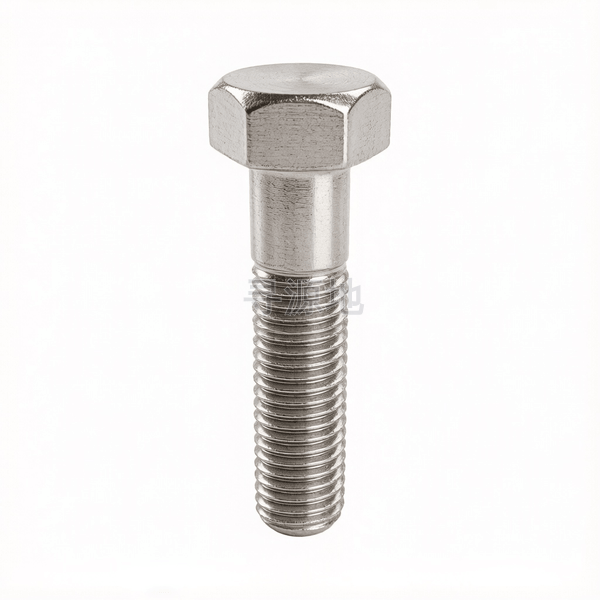

ASME/ANSI B18.2.3.5M-1-2001

米制六角头螺栓表1

Metric hex bolts-Table 1

本标准已废止，现行替代版本为：ASME/ANSI B18.2.3.5M-1-2016

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 5783	ISO 4017	DIN 933	ASME/ANSI B18.2.3.5M-1-2001

螺纹尺寸 d		M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	螺距	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6	6	6
s	对边宽度最大值	8	10	13	16	18	21	24	30	36	46	55	65	75	85	95	105	115	130	145
s	对边宽度最小值	7.64	9.64	12.57	15.57	17.57	20.16	23.16	29.16	35	45	53.8	62.9	72.6	82.2	91.8	101.4	111	125.5	140
e	max	9.24	11.55	15.01	18.48	20.78	24.25	27.71	34.64	41.57	53.12	63.51	75.06	86.6	98.15	109.7	121.24	132.79	150.11	167.43
e	对角宽最小值	8.63	10.89	14.2	17.59	19.85	22.78	26.17	32.95	39.55	50.55	60.79	71.71	82.76	93.71	104.65	115.6	126.54	143.07	159.6
k	头部厚度最大值	3.88	4.38	5.68	6.85	7.95	9.25	10.75	13.4	15.9	19.75	23.55	27.05	31.07	36.2	41.32	46.45	51.58	57.74	63.9
k	头部厚度最小值	3.35	3.85	5.1	6.17	7.24	8.51	9.68	12.12	14.56	17.92	21.62	25.03	28.93	33.8	38.68	43.55	48.42	54.26	60.1
r	过渡圆角最小值	0.2	0.3	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1	1.2	1.5	2	2	2	2	2	2.5
da	过渡圆径最大值	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4	45.4	52	62	70	78	86	96	107
ds	max	5.48	6.19	8.58	10.58	12.7	14.7	16.7	20.84	24.84	30.84	37	43	49	57.2	65.52	73.84	82.16	92.48	102.8
ds	min	4.52	5.52	7.42	9.42	11.3	13.3	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8	70.8	78.8	88.6	98.6

材料		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	6g
螺纹	标准	GB/T 193、GB/T 9145
机械性能	等级	d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议	d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议	CU2、CU3、AL4
机械性能	标准	3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议	d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议	GB/T 3098.10
公差	产品等级	d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B
公差	标准	GB/T 3103.1
表面缺陷		GB/T 5779.1	-	-
表面处理	-	不经处理；电镀技术要求按 GB/T 5267.1；非电解锌片涂层技术要求按 GB/T 5267.2；热浸镀锌层技术要求按 GB/T 5267.3	简单处理；钝化处理技术要求按 GB/T 5267.4	简单处理；电镀技术要求按 GB/T 5267.1
表面处理	-	如需其他技术要求或表面处理，应由供需协议
验收及包装		GB/T 90.1、GB/T 90.2

应用热度指数：86

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
