美国标平台标准档案编号：BJT-ASME_ANSI--ANSI-B18.16.6-9-08E5
现行有效
ASME/ANSI B18.16.6-9-2017

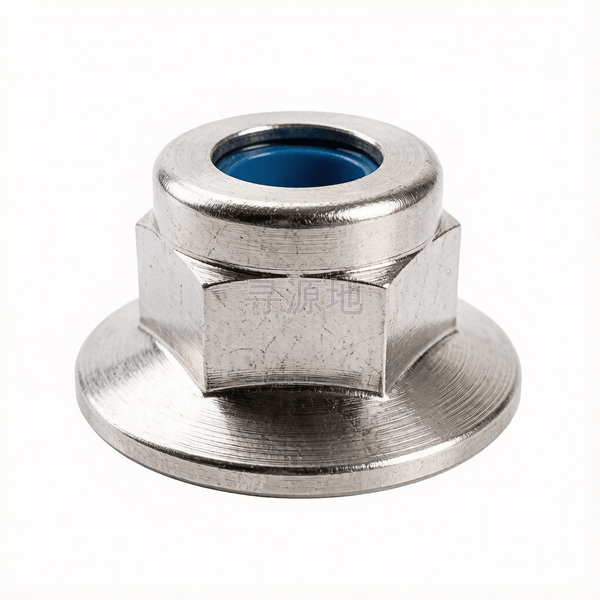

六角法兰尼龙嵌入防松螺母 表9
Nylon insert hex flange lock nuts-Table 9
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 889.1 | ISO 7040 | DIN 985 | ASME/ANSI B18.16.6-9-2017 |
螺纹尺寸 d | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — |
| h | max | 0.555 | 0.3 | 0.825 | 0.425 | 0.69 | 0.365 | 0.495 | 0.625 |
| s | 对边宽度 最大值 | 0.752 | 0.4385 | 1.127 | 0.5645 | 0.9395 | 0.502 | 0.6895 | 0.877 |
| s | 对边宽度 最小值 | 0.736 | 0.428 | 1.088 | 0.551 | 0.922 | 0.489 | 0.675 | 0.861 |
| e | max | 0.866 | 0.505 | 1.299 | 0.65 | 1.083 | 0.577 | 0.794 | 1.01 |
| e | 对角宽 最小值 | 0.84 | 0.488 | 1.24 | 0.628 | 1.051 | 0.557 | 0.768 | 0.982 |
| dc | 法兰外径 最小值 | 0.982 | 0.484 | 1.472 | 0.73 | 1.23 | 0.602 | 0.846 | 1.101 |
该标准（ASME/ANSI B18.16.6-9-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级8级; 10级; A2-70
表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
