ASME/ANSI B18.16.6-6-2017

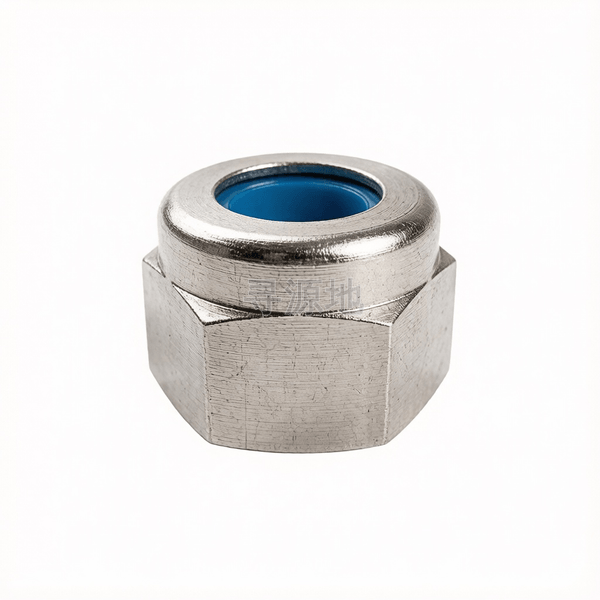

NTU型六角尼龙嵌入防松厚螺母表6

Style NTU nylon insert lock nuts-Table 6

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 6170	ISO 4032	DIN 934	ASME/ANSI B18.16.6-6-2017

螺纹尺寸 d		1	2	3	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	2-1/2	2-1/4	2-3/4	5/16	7/16	9/16
P	螺距	—	4.5	4	—	—	—	—	—	—	—	—	—	—	—	4	4.5	4	—	—	—
h	max	0.922	1.735	2.788	0.546	0.296	0.718	0.421	0.624	0.796	1.344	1.14	1	1.532	1.219	2.25	2.001	2.25	0.328	0.453	0.578
h	min	0.86	1.609	2.662	0.516	0.266	0.688	0.391	0.594	0.766	1.282	1.078	0.938	1.406	1.157	2.124	1.875	2.124	0.298	0.423	0.548
s	对边宽度最大值	1.627	3.137	4.64	0.877	0.502	1.252	0.69	1.064	1.44	2.384	2.008	1.814	2.762	2.197	4.015	3.514	4.015	0.564	0.752	0.94
s	对边宽度最小值	1.614	3.086	4.5	0.865	0.492	1.239	0.679	1.052	1.427	2.344	1.973	1.801	2.715	2.159	3.875	3.457	3.875	0.553	0.741	0.928
e	对角宽最小值	1.826	3.497	5.102	0.978	0.552	1.403	0.766	1.191	1.615	2.622	2.232	2.038	3.075	2.444	4.393	3.918	4.393	0.622	0.837	1.051
k	头部厚度最小值	0.6	1.016	2.075	0.36	0.194	0.488	0.251	0.428	0.535	0.81	0.72	0.627	0.986	0.767	1.523	1.179	1.523	0.212	0.316	0.421

该标准（ASME/ANSI B18.16.6-6-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：56

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
