ASME/ANSI B18.16.6-5-2014

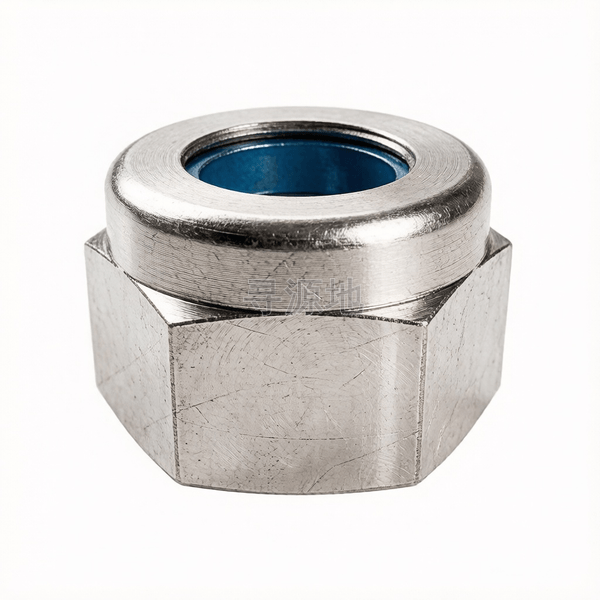

NU型六角尼龙嵌入防松厚螺母表5

Style NU nylon insert lock nuts-Table 5

本标准已废止，现行替代版本为：ASME/ANSI B18.16.6-5-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 889.1	ISO 7040	DIN 985	ASME/ANSI B18.16.6-5-2014

螺纹尺寸 d		1	2	3	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	1-5/8	1-7/8	2-1/2	2-1/4	2-3/4	5/16	7/16	9/16
P	螺距	8	4.5	4	13	20	10	16	11	9	6	7	7	5	6	6	6	4	4.5	4	18	14	12
h	max	1.312	2.469	3.704	0.718	0.39	1.015	0.562	0.874	1.14	1.953	1.672	1.469	2.376	1.828	2.172	2.422	3.204	2.876	3.204	0.453	0.609	0.812
h	min	1.25	2.343	3.578	0.688	0.36	0.985	0.532	0.844	1.11	1.891	1.61	1.407	2.25	1.766	2.11	2.296	3.078	2.75	3.078	0.423	0.579	0.782
s	对边宽度最大值	1.632	3.137	4.64	0.879	0.506	1.255	0.691	1.067	1.444	2.384	2.008	1.82	2.762	2.197	2.572	2.95	4.015	3.514	4.015	0.566	0.754	0.942
s	对边宽度最小值	1.602	3.086	4.5	0.861	0.489	1.231	0.675	1.045	1.417	2.344	1.973	1.788	2.715	2.159	2.53	2.901	3.875	3.457	3.875	0.551	0.736	0.922
e	对角宽最小值	1.796	3.449	5.102	0.969	0.556	1.382	0.763	1.175	1.589	2.622	2.209	2.002	3.035	2.416	2.886	3.242	4.618	3.862	4.618	0.624	0.829	1.037
k	头部厚度最小值	1	1.75	2.75	0.544	0.29	0.79	0.392	0.677	0.883	1.413	1.25	1.096	1.83	1.376	1.637	1.875	2.475	2.063	2.35	0.335	0.464	0.655

该标准（ASME/ANSI B18.16.6-5-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级8级; 10级; A2-70

表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：85

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：8级; 10级; A2-70

对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

全流程工序步骤：

优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
