ASME/ANSI B18.16.6-4-2014

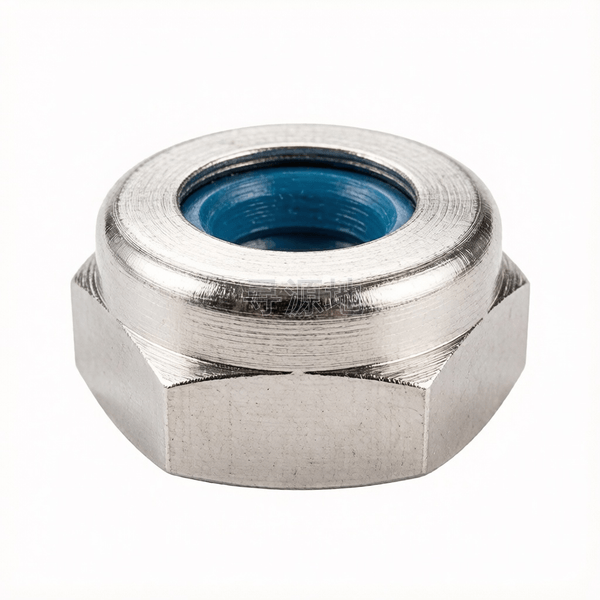

NTE型六角尼龙嵌入防松薄螺母表4

Style NTE nylon insert lock nuts-Table 4

本标准已废止，现行替代版本为：ASME/ANSI B18.16.6-4-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 889.1	ISO 7040	DIN 985	ASME/ANSI B18.16.6-4-2014

螺纹尺寸 d		1	#4	#6	#8	#10	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/8	5/16	7/16	9/16
P	螺距	8	40	32	32	24	13	20	10	16	11	9	6	7	7	6	18	14	12
h	max	0.578	0.124	0.14	0.187	0.187	0.328	0.218	0.421	0.281	0.406	0.484	0.828	0.765	0.672	0.821	0.265	0.328	0.374
h	min	0.516	0.094	0.11	0.157	0.157	0.298	0.188	0.391	0.251	0.376	0.454	0.766	0.703	0.61	0.759	0.235	0.298	0.344
s	对边宽度最大值	1.44	0.251	0.313	0.345	0.376	0.752	0.439	1.064	0.564	0.94	1.252	2.197	1.815	1.627	2.008	0.502	0.627	0.877
s	对边宽度最小值	1.427	0.241	0.302	0.332	0.362	0.741	0.43	1.052	0.553	0.928	1.239	2.159	1.801	1.614	1.973	0.492	0.615	0.865
e	对角宽最小值	1.615	0.268	0.399	0.374	0.41	0.837	0.482	1.191	0.622	1.051	1.403	2.416	2.038	1.826	2.249	0.552	0.698	0.978
k	头部厚度最小值	0.405	0.075	0.09	0.11	0.11	0.19	0.125	0.288	0.15	0.265	0.34	0.565	0.523	0.5	0.493	0.158	0.225	0.225

该标准（ASME/ANSI B18.16.6-4-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级8级; 10级; A2-70

表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：85

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：8级; 10级; A2-70

对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

全流程工序步骤：

优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
