澳标平台标准档案编号：BJT-AS-AS-3566.1-1.1-39EB
现行有效
AS 3566.1-1.1-2002

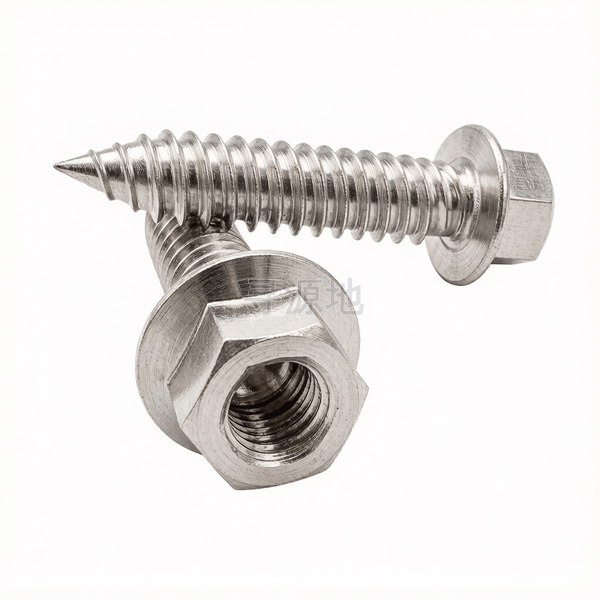

凹脑六角法兰双螺纹自攻螺钉 表1.1
Concave hexagon flange head tapping screws with twin lead thread-Table 1.1
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | NST3.5 | NST4.2 | |
|---|---|---|---|
| P | 螺距 | 1.3 | 1.4 |
| s | 对边宽度 最大值 | 6.35 | 6.35 |
| s | 对边宽度 最小值 | 6.2 | 6.2 |
| e | 对角宽 最小值 | 6.91 | 6.91 |
| k | 头部厚度 最大值 | 3.43 | 4.32 |
| k | 头部厚度 最小值 | 3.05 | 3.68 |
| dc | 法兰外径 最大值 | 9.14 | 10.29 |
| dc | 法兰外径 最小值 | 8.38 | 9.4 |
| d | 大径 最大值 | 3.61 | 4.34 |
| d | 大径 最小值 | 3.43 | 4.09 |
| t | max | 1.14 | 1.14 |
| d1 | min | 2.29 | 2.95 |
该标准（AS 3566.1-1.1-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
