AS 3566.1-1.1-2002

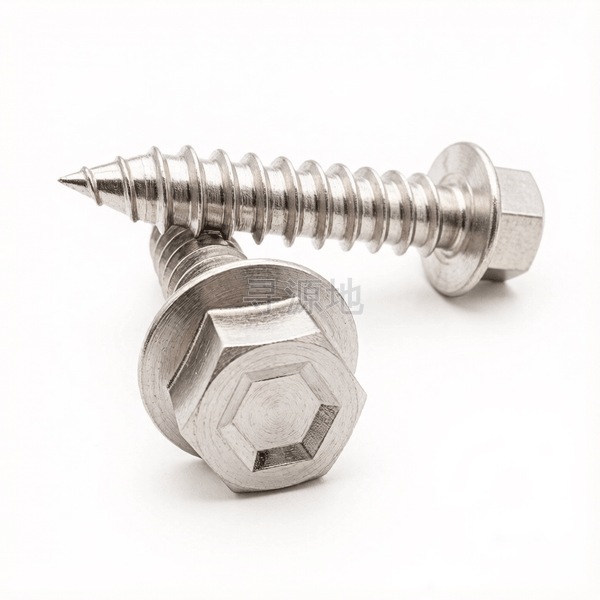

Type 17凹脑六角法兰螺钉 表1.1
Type 17 concave hexagon flange head screws-Table 1.1
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1.4 | 1.69 | 2.1 | 2.31 | 2.54 |
| s | 对边宽度 最大值 | 6.35 | 6.35 | 7.92 | 7.92 | 9.52 |
| s | 对边宽度 最小值 | 6.2 | 6.2 | 7.78 | 7.78 | 9.32 |
| e | 对角宽 最小值 | 6.91 | 6.91 | 8.64 | 8.64 | 10.39 |
| k | 头部厚度 最大值 | 3.43 | 4.32 | 4.83 | 5.92 | 6.6 |
| k | 头部厚度 最小值 | 3.05 | 3.68 | 4.32 | 5.08 | 5.84 |
| dc | 法兰外径 最大值 | 9.14 | 10.29 | 11.43 | 14.78 | 15.49 |
| dc | 法兰外径 最小值 | 8.38 | 9.4 | 10.67 | 13.97 | 13.97 |
| d | 大径 最大值 | 3.58 | 4.27 | 4.93 | 5.74 | 6.45 |
| d | 大径 最小值 | 3.45 | 4.11 | 4.78 | 5.46 | 6.3 |
| t | max | 1.14 | 1.14 | 1.4 | 1.65 | 1.91 |
| d1 | max | 2.59 | 3.12 | 3.38 | 4.19 | 4.7 |
| d1 | min | 2.44 | 2.95 | 3.2 | 3.94 | 4.52 |
该标准（AS 3566.1-1.1-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
