美军标平台标准档案编号：BJT-AN-AN-950-650C
已被 AN 950-1965 替代
替代新版：AN 950-1965→

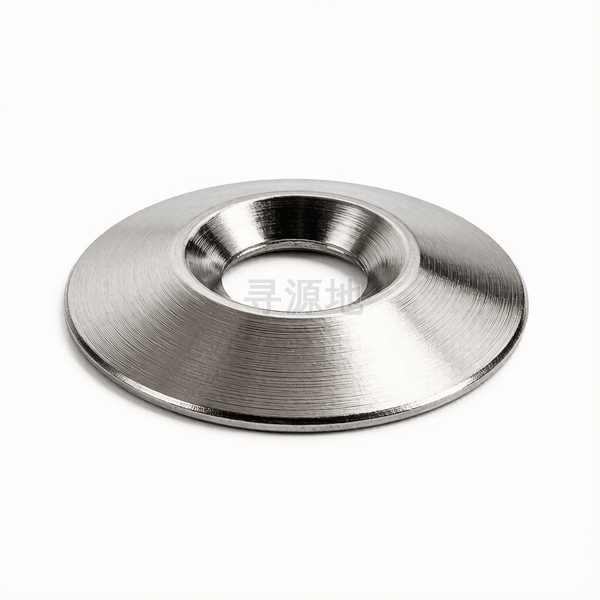

AN 950-1947
锥形弹性垫圈
Conical spring washers
本标准已废止，现行替代版本为：AN 950-1965
前往新版标准→
螺纹尺寸 d | #10 | 1/2 | 1/4 | 3/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.078 | 0.125 | 0.094 | 0.094 | 0.094 | 0.125 |
| dc | 法兰外径 | 0.75 | 1.5 | 1 | 1.125 | 1 | 1.25 |
| r | 过渡圆角 最大值 | 0.425 | 0.55 | 0.425 | 0.55 | 0.425 | 0.55 |
| r | 过渡圆角 最小值 | 0.37 | 0.495 | 0.37 | 0.495 | 0.37 | 0.495 |
| d1 | 参数值 | 0.234 | 0.562 | 0.297 | 0.438 | 0.375 | 0.5 |
| d2 | 参数值 | 0.438 | 0.812 | 0.5 | 0.625 | 0.562 | 0.75 |
| d3 | 参数值 | 0.375 | 0.75 | 0.438 | 0.562 | 0.5 | 0.688 |
该标准（AN 950-1947）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
