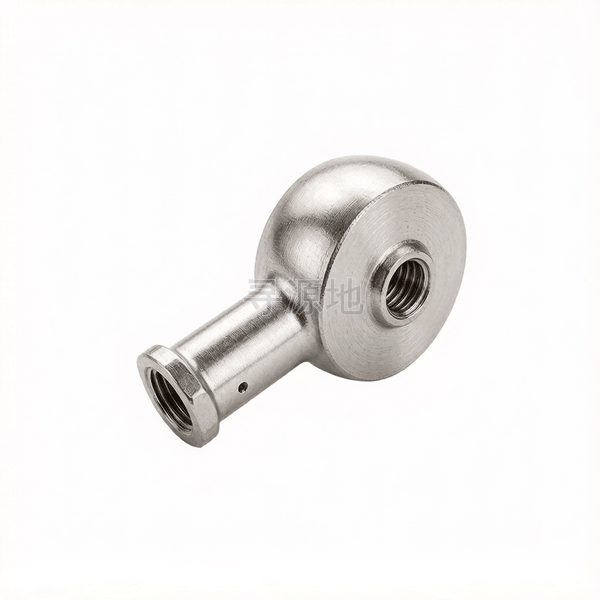

AN 943-2002

内螺纹活节销

Eye pins with in-thread

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 91	ISO 1234	DIN 94	ASME B18.8.1

螺纹尺寸 d		#10	1/2	1/4	3/8	5/8	5/16
b	max	0.75	1.187	0.75	1	1.437	0.812
b	min	0.657	1.094	0.657	0.907	1.344	0.719
h	max	0.343	0.593	0.343	0.469	0.719	0.406
h	min	0.281	0.531	0.281	0.407	0.657	0.344
s	对边宽度最大值	0.377	0.752	0.44	0.564	0.877	0.44
s	对边宽度最小值	0.372	0.747	0.435	0.559	0.872	0.435
dk	头部外径最大值	0.781	1.79	0.938	1.5	2	1.25
dc	法兰外径最大值	0.438	0.875	0.5	0.656	1.031	0.5
dc	法兰外径最小值	0.433	0.87	0.495	0.651	1.026	0.495
t	max	0.823	1.26	0.823	1.073	1.51	0.885
t	min	0.803	1.24	0.803	1.053	1.49	0.865
d0	参数值	0.25	0.5	0.313	0.375	0.625	0.313
d1	max	0.1915	0.5015	0.2515	0.3765	0.6265	0.314
d1	min	0.1895	0.4995	0.2495	0.3745	0.6245	0.312
d2	min	0.312	0.75	0.375	0.562	0.938	0.467
ds	max	0.373	0.748	0.436	0.56	0.873	0.436
ds	min	0.36	0.735	0.423	0.547	0.86	0.423
P1	参数值	28	20	24	24	18	24
s1	max	0.328	0.812	0.468	0.75	0.937	0.656
s2	max	0.437	1	0.625	0.937	1.125	0.812
s2	min	0.432	0.995	0.62	0.932	1.12	0.807

该标准（AN 943-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级冷弯冲压级

推荐性能等级低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：43

所属工业领域：航空航天

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

穿入螺栓孔穿插于开槽螺母槽中折弯锁死、销轴末端防跳脱安全保险栓

产品等级（精度）：冷弯冲压级

常用材料与性能等级：低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜

对应国际/德标：GB/T 91; DIN 94; ISO 1234; ASME B18.8.1

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗

全流程工序步骤：

半圆冷拉线材拔丝 → 开口销专用自动成型机送线、切断、弯制环首与双脚 → 滚筒抛光倒刺 → 滚镀蓝白锌或彩锌钝化 → 甩干烘干 → 计数称重装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
