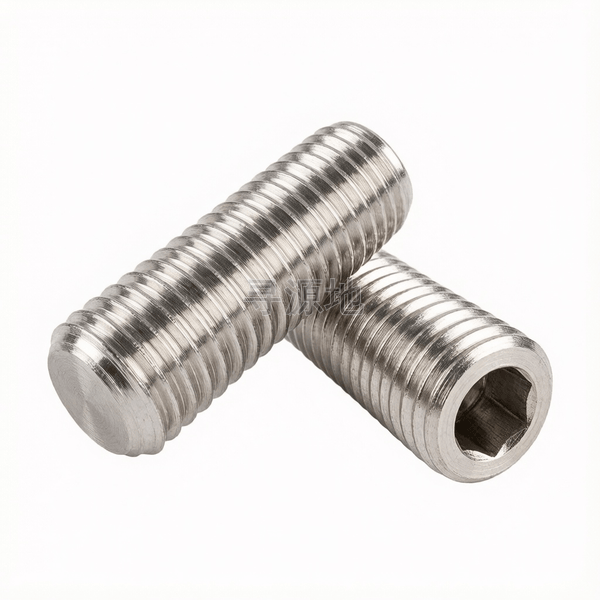

AN 565-1994

A型内六角平端紧定螺钉

Type A Hexagon socket set screws with flat point-

本标准已废止，现行替代版本为：AN 565-1999

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 913

螺纹尺寸 d		#2	#3	#4	#5	#6	#8	#10	1/2	1/4	3/8	5/16
P	螺距	56	48	40	40	32	32	—	—	—	—	—
s	对边宽度最大值	0.0355	0.051	0.051	0.0635	0.0635	0.0791	0.0952	0.253	0.127	0.19	0.1587
s	对边宽度最小值	0.035	0.05	0.05	0.0625	0.0625	0.0781	0.0937	0.25	0.125	0.1875	0.1562
t	min	0.06	0.07	0.07	0.08	0.08	0.09	0.1	0.25	0.125	0.188	0.156
dp	max	0.047	0.054	0.061	0.067	0.074	0.087	0.102	0.291	0.132	0.212	0.172
dp	min	0.039	0.045	0.051	0.057	0.064	0.076	0.088	0.27	0.118	0.194	0.156

该标准（AN 565-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：66

所属工业领域：航空航天

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
