AN 530-1959

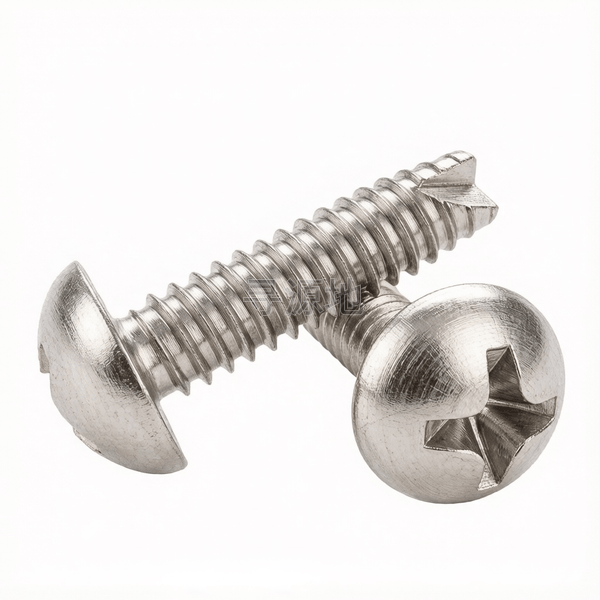

BT牙十字槽(H型)圆头割尾自攻螺钉

Type BT phillips round head self tapping cutting screws

本标准已废止，现行替代版本为：AN 530-1991

德标 DIN	美标 ASME/ANSI
DIN 7516	ASME B18.6.4

螺纹尺寸 d		#2	#4	#6	#8	#10	1/4
P	螺距	32	24	20	18	16	14
k	头部厚度最大值	0.069	0.086	0.103	0.12	0.137	0.17
dk	头部外径最大值	0.162	0.211	0.26	0.309	0.359	0.457
dk	头部外径最小值	0.146	0.193	0.24	0.287	0.334	0.429
d	大径最大值	0.086	0.112	0.138	0.164	0.189	0.216
t	max	0.046	0.065	0.073	0.09	0.108	0.13
t	min	0.027	0.046	0.045	0.064	0.082	0.104
d1	max	0.058	0.079	0.095	0.112	0.13	0.179
d1	min	0.052	0.074	0.089	0.106	0.123	0.172
M	参数值	0.093	0.111	0.155	0.171	0.188	0.261
No.	参数值	1	1	2	2	2	3

该标准（AN 530-1959）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：67

所属工业领域：航空航天

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

全流程工序步骤：

1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
