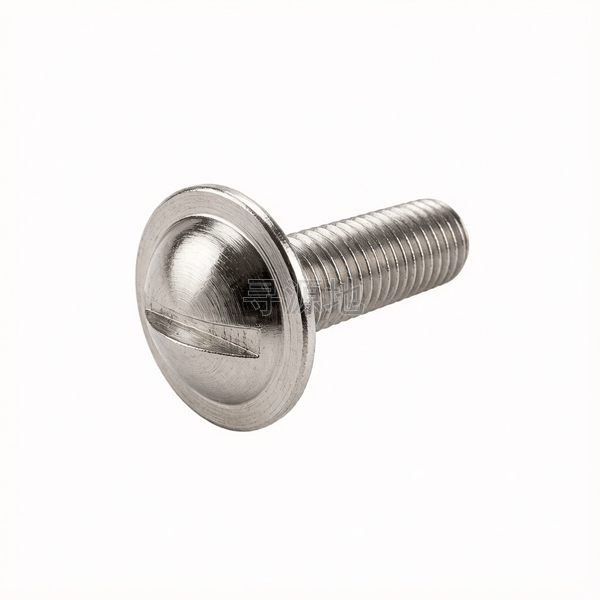

AN 525-1985

开槽圆头凸缘螺钉

Slotted round head collar screws

本标准已废止，现行替代版本为：AN 525-2000

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		#8	#10	1/4
P	螺距	—	32	28
h	max	0.028	0.03	0.033
h	min	0.023	0.025	0.028
k	头部厚度最大值	0.092	0.099	0.106
k	头部厚度最小值	0.082	0.089	0.096
dk	头部外径	0.312	0.375	0.437
dc	法兰外径	0.375	0.437	0.5
t	max	0.054	0.059	0.063
t	min	0.044	0.049	0.053
n	max	0.05	0.055	0.066
n	min	0.037	0.041	0.051

该标准（AN 525-1985）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：66

所属工业领域：航空航天

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
