AN 508-1995

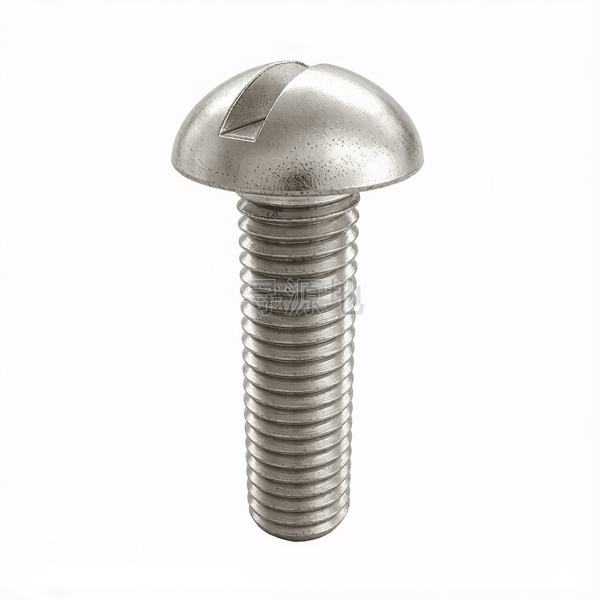

开槽圆头螺钉

Slotted round head screws

本标准已废止，现行替代版本为：AN 508-1999

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		#4	#6	#8	#10
P	螺距	40	32	32	32
k	头部厚度最大值	0.087	0.103	0.119	0.136
k	头部厚度最小值	0.075	0.091	0.107	0.124
dk	头部外径最大值	0.211	0.259	0.307	0.356
dk	头部外径最小值	0.193	0.241	0.289	0.338
t	max	0.058	0.067	0.076	0.086
t	min	0.043	0.05	0.057	0.064
n	max	0.04	0.045	0.05	0.055
n	min	0.028	0.033	0.037	0.041

该标准（AN 508-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：66

所属工业领域：航空航天

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
