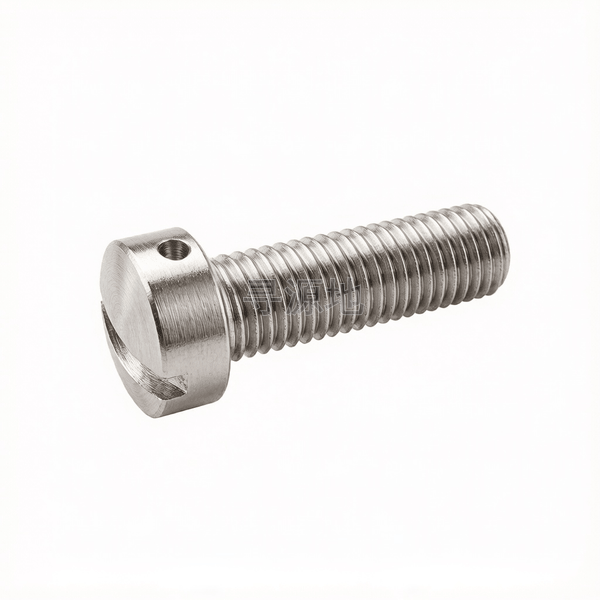

AN 500-1980

开槽带孔圆柱头螺钉

Slotted cheese head screws with holes

本标准已废止，现行替代版本为：AN 500-2015

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		#2	#4	#6	#8	#10	1/4	3/8	5/16
P	螺距	56	40	32	32	24	20	16	18
h	max	0.083	0.107	0.132	0.156	0.18	0.237	0.355	0.295
h	min	0.07	0.094	0.118	0.141	0.165	0.219	0.333	0.276
k	头部厚度最大值	0.062	0.079	0.096	0.113	0.13	0.17	0.253	0.211
k	头部厚度最小值	0.055	0.072	0.089	0.106	0.123	0.161	0.242	0.201
dk	头部外径最大值	0.14	0.183	0.226	0.27	0.313	0.414	0.622	0.518
dk	头部外径最小值	0.124	0.166	0.208	0.25	0.292	0.389	0.59	0.49
t	max	0.03	0.038	0.045	0.065	0.075	0.102	0.154	0.13
t	min	0.022	0.03	0.035	0.054	0.064	0.087	0.134	0.11
d1	max	0.035	0.041	0.05	0.05	0.05	0.066	0.074	0.074
d1	min	0.03	0.036	0.045	0.045	0.045	0.061	0.069	0.069
k1	参数值	0.026	0.035	0.043	0.043	0.043	0.062	0.094	0.078
n	max	0.031	0.039	0.048	0.054	0.06	0.075	0.094	0.084
n	min	0.023	0.031	0.039	0.045	0.05	0.064	0.081	0.072

该标准（AN 500-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：66

所属工业领域：航空航天

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
