美军标平台标准档案编号：BJT-AN-AN-381-DA0F
现行有效
AN 381-1968

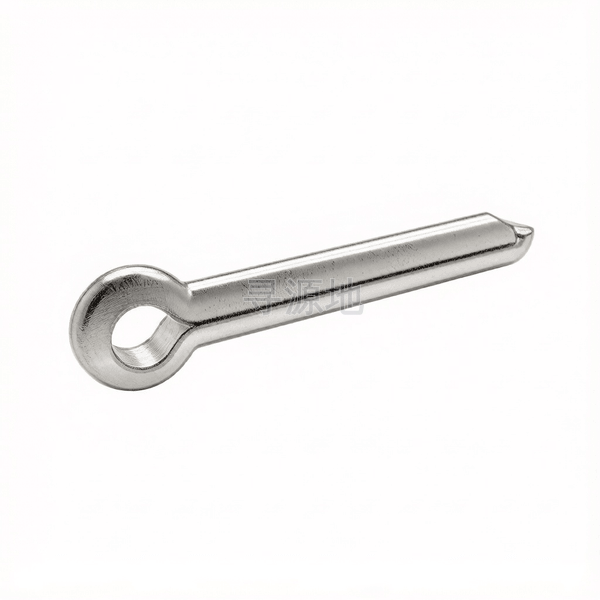

锤锁式开口销
Hammer lock type split pins
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 91 | ISO 1234 | DIN 94 | ASME B18.8.1 |
螺纹尺寸 d | 1/4 | 1/8 | 1/16 | 1/32 | 3/16 | 3/32 | 3/64 | 5/16 | 5/32 | 5/64 | 7/32 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c | 倒角高 最小值 | 0.25 | 0.125 | 0.063 | 0.032 | 0.188 | 0.094 | 0.047 | 0.313 | 0.156 | 0.078 | 0.219 |
| d | 大径 最大值 | 0.225 | 0.122 | 0.061 | 0.03 | 0.176 | 0.09 | 0.048 | 0.28 | 0.15 | 0.076 | 0.207 |
| d | 大径 最小值 | 0.22 | 0.118 | 0.058 | 0.027 | 0.172 | 0.086 | 0.045 | 0.275 | 0.146 | 0.072 | 0.202 |
该标准（AN 381-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级冷弯冲压级
推荐性能等级低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
穿入螺栓孔穿插于开槽螺母槽中折弯锁死、销轴末端防跳脱安全保险栓
生产制造工艺与质量控制
产品等级（精度）：冷弯冲压级
常用材料与性能等级：低碳优质钢丝 (Q215/Q235); 不锈钢; 黄铜
对应国际/德标：GB/T 91; DIN 94; ISO 1234; ASME B18.8.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;本色酸洗
全流程工序步骤：
半圆冷拉线材拔丝 → 开口销专用自动成型机送线、切断、弯制环首与双脚 → 滚筒抛光倒刺 → 滚镀蓝白锌或彩锌钝化 → 甩干烘干 → 计数称重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
