AN 363-2006

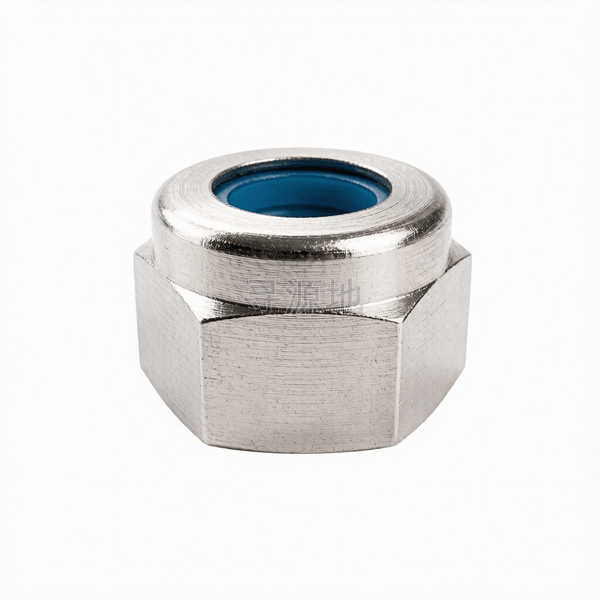

六角尼龙嵌入防松螺母

Style NE nylon insert lock nuts

本标准已废止，现行替代版本为：AN 363-2011

国标 GB	国际 ISO	德标 DIN
GB/T 889.1	ISO 7040	DIN 985

螺纹尺寸 d		#6	#8	#10	1/2	1/4	3/4	3/8	5/8	5/16	7/16	9/16
P	螺距	32	32	32	20	28	18	24	18	24	20	18
h	max	0.188	0.25	0.25	0.61	0.328	0.891	0.469	0.766	0.36	0.469	0.702
h	min	0.156	0.218	0.218	0.578	0.296	0.859	0.437	0.734	0.328	0.437	0.67
s	对边宽度最大值	0.314	0.346	0.377	0.752	0.44	1.065	0.565	0.94	0.502	0.627	0.877
s	对边宽度最小值	0.302	0.334	0.365	0.74	0.428	1.053	0.553	0.928	0.49	0.615	0.865

该标准（AN 363-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级8级; 10级; A2-70

表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：72

所属工业领域：航空航天

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：8级; 10级; A2-70

对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

全流程工序步骤：

优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
