美军标平台标准档案编号：BJT-AN-AN-3066-0C2B
现行有效
AN 3066-1956

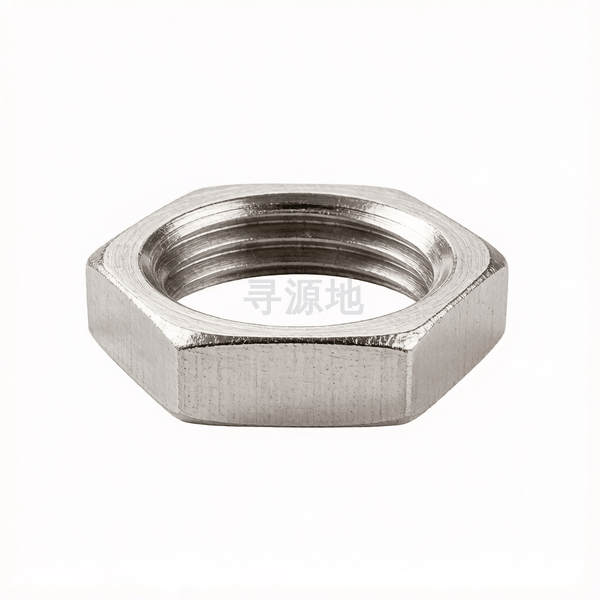

六角薄螺母
Hexagon thin nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 |
螺纹尺寸 d | 1 | 2 | 3 | 1/2 | 3/4 | 5/8 | 7/8 | 1-3/4 | 2-1/2 | 2-1/4 | 1-3/16 | 1-7/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 20 | 18 | 16 | 28 | 20 | 24 | 20 | 18 | 16 | 16 | 18 | 18 |
| s | 对边宽度 | 1.25 | 2.188 | 3.375 | 0.688 | 0.938 | 0.813 | 1.063 | 2 | 2.813 | 2.438 | 1.375 | 1.625 |
| e | 对角宽度 | 1.438 | 2.531 | 3.891 | 0.797 | 1.094 | 0.938 | 1.234 | 2.313 | 3.25 | 2.875 | 1.594 | 1.875 |
| k | 头部厚度 | 0.188 | 0.188 | 0.25 | 0.125 | 0.125 | 0.125 | 0.188 | 0.188 | 0.25 | 0.25 | 0.188 | 0.188 |
该标准（AN 3066-1956）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级04级; 05级; A2-035
表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
