美军标平台标准档案编号：BJT-AN-AN-165-F2B0

现行有效

AN 165-1971

活节螺栓

Eye Bolts

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

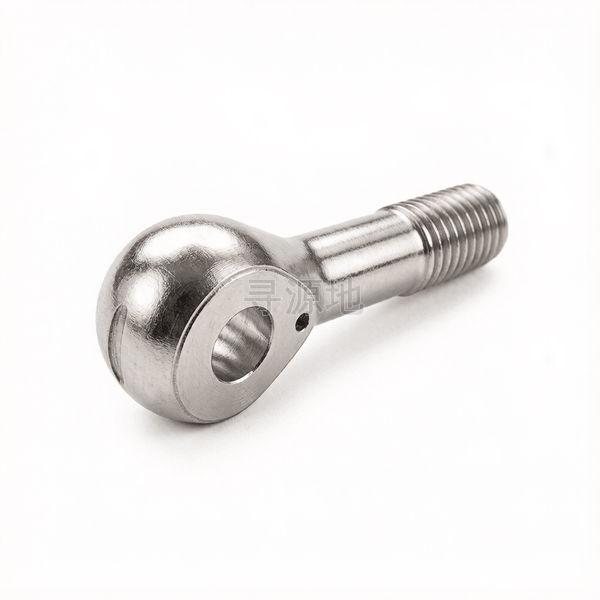

AN 165-1971 活节螺栓标准示意图

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		#6	#10	1/2	1/4	3/8	5/16	7/16
P	螺距	40	32	20	28	24	24	20
b	max	0.422	0.547	1.047	0.61	0.922	0.797	1.047
b	min	0.328	0.453	0.953	0.516	0.828	0.703	0.953
s	对边宽度最大值	0.13	0.173	0.474	0.173	0.206	0.206	0.38
s	对边宽度最小值	0.12	0.163	0.464	0.163	0.196	0.196	0.37
dk	头部外径	0.375	0.5	1.186	0.5	0.75	0.688	1.063
t	max	0.055	0.055	0.055	0.055	0.055	0.055	0.055
t	min	0.05	0.05	0.05	0.05	0.05	0.05	0.05
d0	参数值	0.01	0.01	0.01	0.01	0.01	0.01	0.01
d2	max	0.192	0.192	0.502	0.192	0.377	0.315	0.44
d2	min	0.19	0.19	0.5	0.19	0.375	0.313	0.438
ds	max	0.154	0.193	0.485	0.215	0.316	0.303	0.422
ds	min	0.094	0.133	0.425	0.155	0.256	0.243	0.362
L1	max	0.041	0.041	0.088	0.041	0.075	0.057	0.088
L1	min	0.031	0.031	0.078	0.031	0.065	0.047	0.078
L2	max	0.228	0.305	0.665	0.272	0.407	0.66	0.603
L2	min	0.223	0.3	0.66	0.267	0.402	0.655	0.598
n	max	0.055	0.055	0.055	0.055	0.055	0.055	0.055
n	min	0.05	0.05	0.05	0.05	0.05	0.05	0.05

该标准（AN 165-1971）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：73

行业工况与连接用途

所属工业领域：航空航天

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

公开收录

河北泰联紧固件制造有限公司永年分公司

主营：地脚螺栓,六角头螺栓,U型螺栓,T型螺栓,锚螺栓,轮毂螺栓,梅花头螺栓,方头螺栓,圆头螺栓,活节螺栓

企业档案定向询价

公开收录

邯郸市兆运电力紧固件制造有限公司

主营：六角头螺栓,地脚螺栓,U型螺栓,六角螺母,平垫,弹簧垫圈

企业档案定向询价

公开收录

永年县雄祥紧固件制造有限公司

主营：六角头螺栓,方头螺栓,沉头螺栓,T型螺栓,U型螺栓,地脚螺栓,双头螺柱,防松螺母

企业档案定向询价

公开收录

邯郸市永年区汉基紧固件有限公司

主营：六角头螺栓,六角头法兰螺栓,方头螺栓,沉头螺栓,T型螺栓,地脚螺栓,轮毂螺栓,梅花头螺栓,双头螺柱,六角螺母

企业档案定向询价

公开收录

邯郸市永年区欧锦紧固件制造有限公司

主营：活节螺栓,地脚螺栓,六角螺母,防松螺母,销轴,方头螺栓,圆头螺栓,T型螺栓,U型螺栓,六角头螺栓

企业档案定向询价

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
