AN 150426-2000

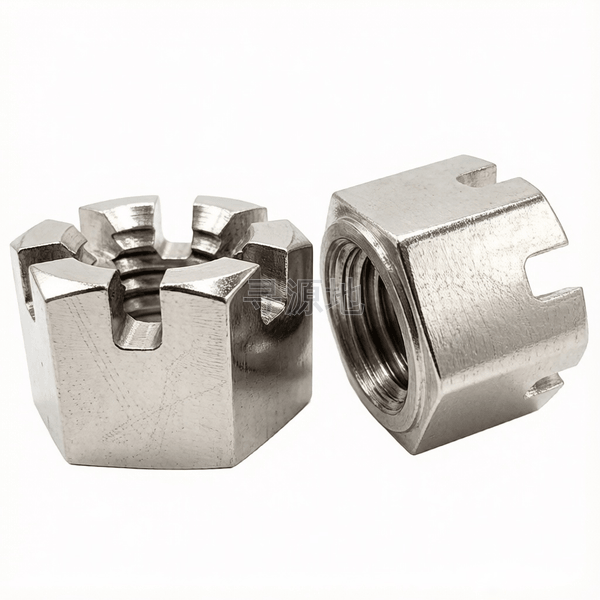

六角开槽螺母-垫圈面

Slotted hex nuts-washer faced

国标 GB	国际 ISO	德标 DIN
GB/T 6178	ISO 7035	DIN 935

螺纹尺寸 d		#10	1/2	1/4	3/4	3/8	5/8	5/16	7/16	9/16
P	螺距	32	20	28	16	24	18	24	20	18
s	对边宽度最大值	0.377	0.752	0.439	1.064	0.564	0.94	0.502	0.627	0.877
s	对边宽度最小值	0.368	0.743	0.43	1.055	0.555	0.931	0.493	0.618	0.868
e	对角宽最小值	0.42	0.847	0.491	1.203	0.633	1.061	0.582	0.705	0.99
k	头部厚度	0.188	0.25	0.188	0.375	0.219	0.312	0.188	0.219	0.312
c	倒角高	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016
n	max	0.086	0.135	0.088	0.166	0.135	0.166	0.088	0.135	0.166
n	min	0.071	0.12	0.073	0.151	0.12	0.151	0.073	0.12	0.151
w	max	0.08	0.14	0.08	0.14	0.14	0.14	0.08	0.14	0.14
w	min	0.04	0.1	0.04	0.1	0.1	0.1	0.04	0.1	0.1

该标准（AN 150426-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：72

所属工业领域：航空航天

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
