AN 125901-1955

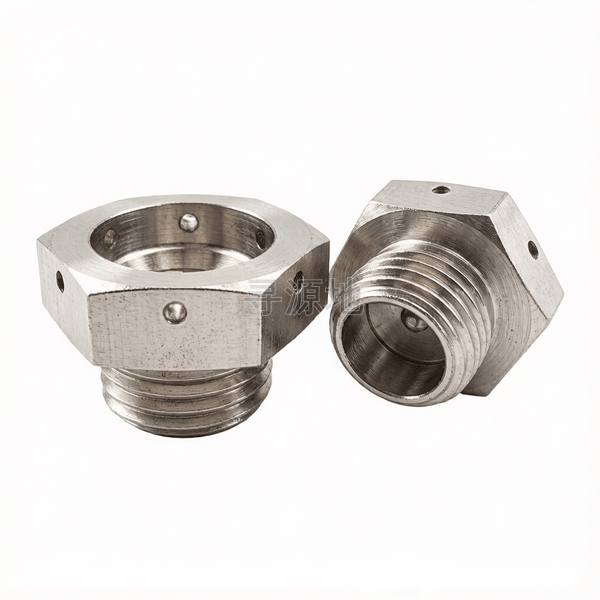

六角头半空心螺塞

Hexagon head semi-tubular plugs

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 901	DIN 975	ASME B18.31

螺纹尺寸 d		1	2	1/2	3/4	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	1-5/8	1-7/8	2-1/2	2-1/4	2-1/8	2-3/8	9/16	1-1/16	1-5/16
P	螺距	14	12	20	16	18	14	12	12	12	12	12	12	12	12	12	12	12	18	12	12
H	高度/厚度	0.78	0.86	0.65	0.73	0.73	0.74	0.85	0.84	0.83	0.85	0.84	0.85	0.86	0.87	0.87	0.86	0.87	0.66	0.83	0.84
s	对边宽度最大值	1.252	2.314	0.752	1.002	0.877	1.127	1.752	1.564	1.44	2.064	1.69	1.94	2.19	2.814	2.564	2.44	2.69	0.814	1.377	1.627
s	对边宽度最小值	1.243	2.304	0.743	0.993	0.868	1.118	1.743	1.555	1.431	2.054	1.681	1.931	2.18	2.804	2.554	2.43	2.68	0.805	1.368	1.618
k	头部厚度	0.34	0.38	0.25	0.29	0.29	0.3	0.37	0.36	0.35	0.37	0.36	0.37	0.38	0.39	0.39	0.38	0.39	0.26	0.35	0.36
a	末端距最大值	0.127	0.172	0.091	0.135	0.141	0.127	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.141	0.172	0.172
a	末端距最小值	0.112	0.157	0.076	0.12	0.126	0.112	0.157	0.157	0.157	0.157	0.157	0.157	0.157	0.157	0.157	0.157	0.157	0.126	0.157	0.157
t	槽深	0.38	0.4	0.34	0.38	0.38	0.38	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.34	0.4	0.4
d0	max	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075	0.075
d0	min	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065	0.065
d1	参数值	0.688	1.656	0.219	0.438	0.312	0.562	1.156	0.906	0.781	1.406	1.031	1.281	1.531	2.156	1.906	1.781	2.031	0.219	0.719	0.969
d2	参数值	1	2	0.5	0.75	0.625	0.875	1.438	1.25	1.125	1.75	1.375	1.625	1.875	2.5	2.25	2.125	2.375	0.562	1.062	1.312
ds	max	0.864	1.806	0.416	0.611	0.485	0.732	1.308	1.055	0.933	1.558	1.18	1.433	1.68	2.308	2.058	1.936	2.183	0.423	0.87	1.119
ds	min	0.859	1.801	0.411	0.606	0.48	0.727	1.303	1.05	0.928	1.553	1.175	1.428	1.675	2.303	2.053	1.931	2.178	0.418	0.865	1.114
k1	参数值	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07
t1	参数值	0.2	0.2	0.13	0.16	0.16	0.16	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.13	0.2	0.2

该标准（AN 125901-1955）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级B级 / A级 (6g 精密级)

推荐性能等级4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316

表面处理规范本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：43

行业工况与连接用途

所属工业领域：航空航天

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装

生产制造工艺与质量控制

产品等级（精度）：B级 / A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316

对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31

推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层

全流程工序步骤：

优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

发布本标准采购需求

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
