美军标平台标准档案编号：BJT-AN-AN-122776-226D
现行有效
AN 122776-1959

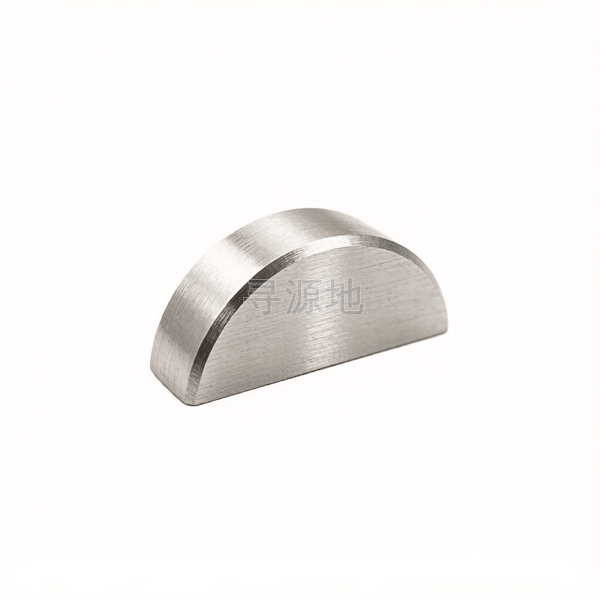

半圆键
Woodruff keys
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | 1/4x1 | 1/4x7/8 | 1/8x1/2 | 1/8x3/4 | 1/8x5/8 | 3/16x1 | 5/16x1 | 1/16x1/2 | 1/4x1-1/4 | 1/4x1-1/8 | 1/4x1-3/8 | 3/16x3/4 | 3/16x7/8 | 3/32x1/2 | 3/32x5/8 | 3/8x1-1/2 | 3/8x1-1/4 | 3/8x1-3/8 | 5/32x3/4 | 5/32x5/8 | 5/32x7/8 | 3/16x1-1/8 | 5/16x1-1/2 | 5/16x1-1/4 | 5/16x1-1/8 | 5/16x1-3/8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 0.251 | 0.251 | 0.126 | 0.126 | 0.126 | 0.1885 | 0.251 | 0.0635 | 0.251 | 0.251 | 0.251 | 0.1885 | 0.1885 | 0.0948 | 0.0948 | 0.376 | 0.3135 | 0.376 | 0.1573 | 0.1573 | 0.1573 | 0.1885 | 0.3135 | 0.3135 | 0.3135 | 0.3135 |
| b | min | 0.25 | 0.25 | 0.125 | 0.125 | 0.125 | 0.1875 | 0.25 | 0.0625 | 0.25 | 0.25 | 0.25 | 0.1875 | 0.1875 | 0.0938 | 0.0938 | 0.375 | 0.3125 | 0.375 | 0.1563 | 0.1563 | 0.1563 | 0.1875 | 0.3125 | 0.3125 | 0.3125 | 0.3125 |
| h | max | 0.438 | 0.375 | 0.203 | 0.313 | 0.25 | 0.438 | 0.641 | 0.203 | 0.547 | 0.484 | 0.594 | 0.313 | 0.375 | 0.203 | 0.25 | 0.594 | 0.641 | 0.547 | 0.313 | 0.25 | 0.375 | 0.484 | 0.594 | 0.484 | 0.438 | 0.547 |
| h | min | 0.433 | 0.37 | 0.198 | 0.308 | 0.245 | 0.433 | 0.636 | 0.198 | 0.542 | 0.479 | 0.589 | 0.308 | 0.37 | 0.198 | 0.245 | 0.589 | 0.636 | 0.542 | 0.308 | 0.245 | 0.37 | 0.479 | 0.589 | 0.479 | 0.433 | 0.542 |
| c | 倒角高 | 0.05 | 0.05 | 0.03 | 0.03 | 0.03 | 0.04 | 0.05 | 0.01 | 0.05 | 0.05 | 0.05 | 0.04 | 0.04 | 0.02 | 0.03 | 0.06 | 0.05 | 0.06 | 0.034 | 0.03 | 0.04 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| L | max | 1 | 0.875 | 0.5 | 0.75 | 0.625 | 1 | 1.5 | 0.5 | 1.25 | 1.125 | 1.375 | 0.75 | 0.875 | 0.5 | 0.625 | 1.375 | 1.5 | 1.25 | 0.75 | 0.625 | 0.875 | 1.125 | 1.375 | 1.125 | 1 | 1.25 |
| L | min | 0.99 | 0.865 | 0.49 | 0.74 | 0.615 | 0.99 | 1.49 | 0.49 | 1.24 | 1.115 | 1.365 | 0.74 | 0.865 | 0.49 | 0.615 | 1.365 | 1.49 | 1.24 | 0.74 | 0.615 | 0.865 | 1.115 | 1.365 | 1.115 | 0.99 | 1.24 |
该标准（AN 122776-1959）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递
主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
