美军标平台标准档案编号：BJT-AN-AN-104601-EEB9
现行有效
AN 104601-2003

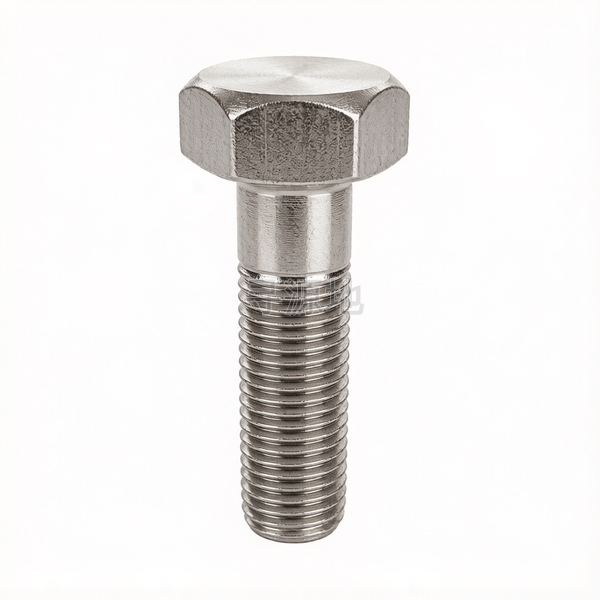

细牙六角头螺栓
Hexagon head bolts with fine pitch thread
螺纹尺寸 d | #10 | |
|---|---|---|
| P | 螺距 | 32 |
| s | 对边宽度 最大值 | 0.376 |
| s | 对边宽度 最小值 | 0.367 |
| e | 对角宽 最小值 | 0.42 |
| k | 头部厚度 | 0.125 |
| r | 过渡圆角 最大值 | 0.015 |
| r | 过渡圆角 最小值 | 0.005 |
| ds | max | 0.189 |
| ds | min | 0.186 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
粗糙建筑脚手架扣件连接、室外简易铁塔围栏、临时施工轻型构件固定
生产制造工艺与质量控制
产品等级（精度）：C级 (粗制半牙螺栓)
常用材料与性能等级：4.6; 4.8
对应国际/德标：GB/T 5780; DIN 601; ISO 4016
推荐表面防腐：本色黑皮;热浸镀锌;电镀冷镀锌
全流程工序步骤：
低碳热轧钢盘圆 → 冷拔拉丝 → 冷挤打头/红冲成型六角头 → 光杆保留搓尾丝 → 表面镀锌或防锈浸油 → 成品抽检 → 大袋包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
