美军标平台标准档案编号：BJT-AN-AN-170-EDF4
现行有效
AN 170-1971

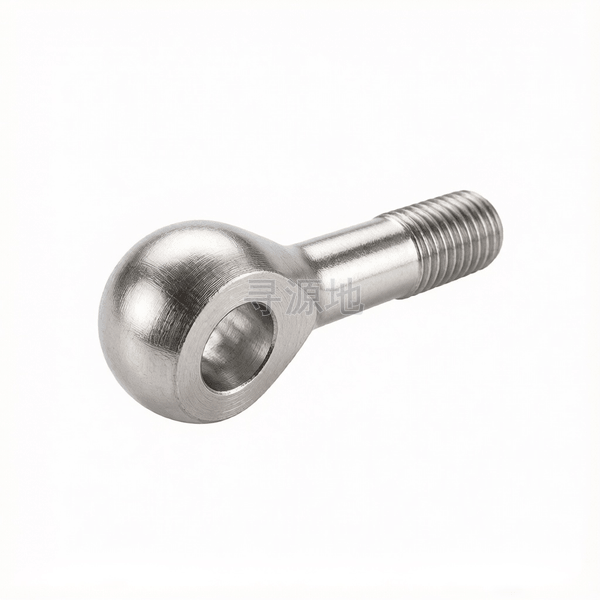

活节螺栓
Eye bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | #4 | #6 | #10 | 1/2 | 1/4 | 3/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 48 | 40 | 32 | 20 | 28 | 24 | 24 | 20 |
| b | max | 0.391 | 0.422 | 0.547 | 1.047 | 0.61 | 0.922 | 0.797 | 1.047 |
| b | min | 0.297 | 0.328 | 0.453 | 0.953 | 0.516 | 0.828 | 0.703 | 0.953 |
| s | 对边宽度 最大值 | 0.13 | 0.13 | 0.173 | 0.474 | 0.173 | 0.206 | 0.206 | 0.38 |
| s | 对边宽度 最小值 | 0.12 | 0.12 | 0.163 | 0.464 | 0.163 | 0.196 | 0.196 | 0.37 |
| dk | 头部外径 | 0.344 | 0.375 | 0.5 | 1.186 | 0.5 | 0.75 | 0.688 | 1.063 |
| r | 过渡圆角 | 0.094 | 0.094 | 0.172 | 0.5 | 0.172 | 0.313 | 0.25 | 0.433 |
| d2 | max | 0.182 | 0.199 | 0.229 | 0.573 | 0.229 | 0.354 | 0.323 | 0.479 |
| d2 | min | 0.172 | 0.189 | 0.219 | 0.563 | 0.219 | 0.344 | 0.313 | 0.469 |
| ds | max | 0.138 | 0.154 | 0.193 | 0.485 | 0.215 | 0.316 | 0.303 | 0.422 |
| ds | min | 0.078 | 0.094 | 0.133 | 0.425 | 0.155 | 0.256 | 0.243 | 0.362 |
| L1 | max | 0.041 | 0.041 | 0.041 | 0.086 | 0.041 | 0.075 | 0.057 | 0.086 |
| L1 | min | 0.031 | 0.031 | 0.031 | 0.076 | 0.031 | 0.065 | 0.047 | 0.076 |
| r1 | 参数值 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
该标准（AN 170-1971）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
